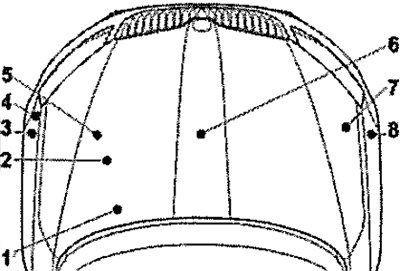

Обзор точек соединения с массой в моторном отсеке
1. Гибкая лента для присоединения к массе, аккумулятор - кузов -1-
2. Точка присоединения к массе на КП -14-
3. Точка присоединения к массе 3 на продольном лонжероне спереди слева -673-
4. Точка присоединения к массе 2 на продольном лонжероне спереди слева -672-
5. Точка присоединения к массе 1 на продольном лонжероне спереди слева -671-
6. Точка присоединения к массе на ГВЦ -15-
7. Точка соединения на массу в подкапотном пространстве вправо -13-
8. Точка присоединения к массе 1 на продольном лонжероне спереди справа -685-
Отрицательный контакт аккумулятора -стрелка А-: момент затяжки: 6 Нм
1. Гибкая лента для соединения с корпусом, АКБ - кузов -стрелка-
14. Точка присоединения к массе на КП -стрелка А-
671. Точка присоединения к массе 1, на продольном лонжероне впереди слева -стрелка В-

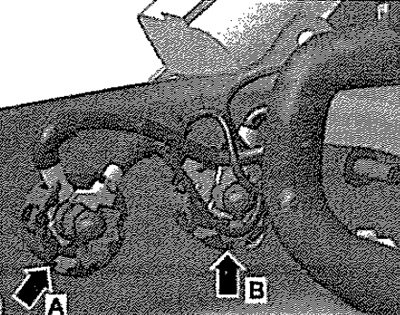

673. Точка присоединения к массе 3, на продольном лонжероне впереди слева -стрелка В-; момент затяжки: 9 Нм
672. Точка присоединения к массе 2 на продольном лонжероне впереди слева -стрелка А-; момент затяжки: 9 Нм

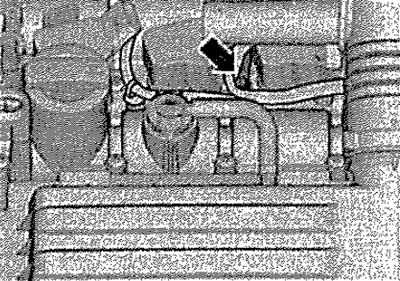

15. Точка присоединения к массе на ГБЦ -стрелка-
13. Точка соединения на массу в подкапотном пространстве вправо -стрелка-; момент затяжки: 9 Нм
685. Точка присоединения к массе 1, на продольном лонжероне впереди справа -стрелка-; момент затяжки: 9 Нм
Обзор точек присоединения к массе в салоне
1. Точка присоединения к массе на порожке впереди слева -684-
2. Точка присоединения к массе на стойке А слева -639-
3. Точка присоединения к массе 1, на центральном туннеле -687-
4. Точка присоединения к массе 2 на стойке А справа-751-
5. Точка соединения на массу на стойке А вправо -638-
6. Точка присоединения к массе на крыше спереди посередине -689-

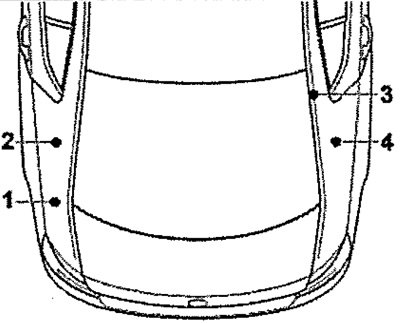

Обзор точек присоединения к массе в багажнике
1. Точка присоединения к массе в багажнике слева -50-
2. Точка присоединения к массе на стойке С слева -61-
3. Точка присоединения к массе на крышке багажнике справа -53-
4. Точка соединения на массу на стойке С вправо -62-
50. Точка присоединения к массе в багажнике слева -стрелка-; момент затяжки; 9 Нм
61. Точка присоединения к массе на стойке С слева -стрелка-; момент затяжки: 9 Нм
Оригинал опубликован на онлайн-портале autoinstruction.ru

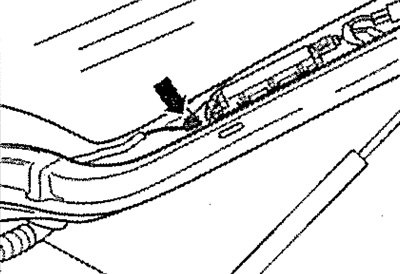

53. Точка присоединения к массе на крышке багажнике справа -стрелка-; момент затяжки: 2 Нм

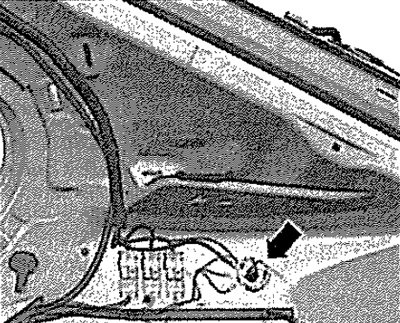

62. Точка присоединения к массе на стойке С вправо -стрелка-; момент затяжки: 9 Нм

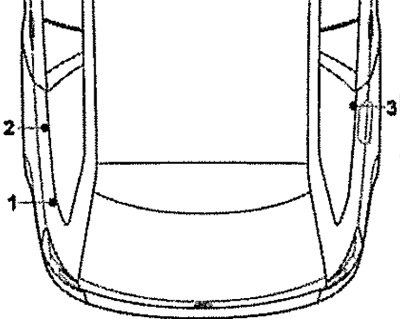

Обзор точек присоединения к массе в багажнике (Combi)
1. Точка присоединения к массе в багажнике слева -50-
2. Точка присоединения к массе на стойке С слева -61-
3. Точка соединения на массу на стойке С вправо -62-
50. Точка присоединения к массе в багажнике слева -стрелка-; момент затяжки: 9 Нм
61. Точка присоединения к массе на стойке С слева -стрелка-; момент затяжки: 9 Нм

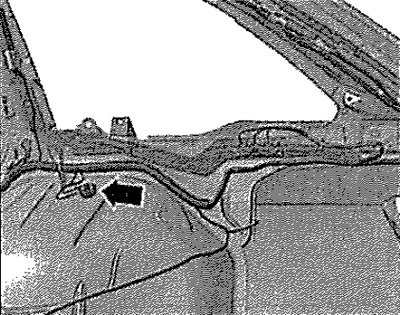

62. Точка присоединения к массе на стойке С вправо -стрелка-; момент затяжки: 9 Нм
