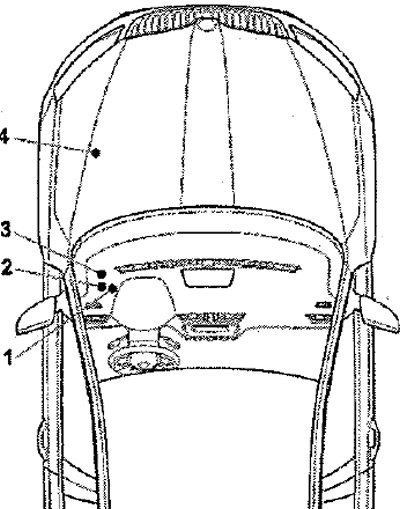

1. Кронштейн реле на держателе блока управления бортовой сети: на держателе блока управления бортовой сети
2. Кронштейн реле под панелью приборов влево: под панелью приборов слева
3. Кронштейн реле за блоком предохранителей: за блоком предохранителей
4. Кронштейн для реле на Е-боксе: в подкапотном пространстве слева
Загрузка позиций реле на кронштейне реле на Е-боксе
R1. Реле запуска 1-J906-
R2. Реле запуска 2 -J907-
R3. Реле звукового сигнала -J413-
R4. Реле для большой теплопроизводительности -J360-
R5. Главное реле -J271-
R6. Блок управления автоматикой времени предварительного разогрева -J179-
R7. Реле для малой теплопроизводительности -J359-
R8. Реле выключения зажигания -J240-
R9.
R10. Реле 2 обогрева лобового стекла -J611-
Загрузка позиций реле на кронштейне для реле под панелью приборов влево
Рел 1-3.
Рел 4. Питающее реле разъема 15 -J329-
Рел 5. Реле устройства для обогрева заднего стекла -J9-
Рел 6. Реле нагрузки -J790-
Загрузка релейных мест на держателе блока управления бортовой сети
1. 1а — реле обогрева лобового стекла -J47-
1b — не занято
Загрузка релейных мест на держателе блока управления за держателем предохранителей
1. Реле предварительного натяжителя ремня безопасности -J669- (до мая 2013 г.)
2-4. не занято
A. не занято
B. не занято
