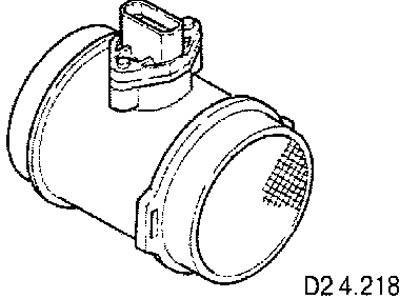

Работа расходомера основана на обтекании потоком воздуха подогреваемой пластины.
Воздух отбирает тепловую энергию пластины, и для поддержания ее температуры требуется определенная сила тока. Эта сила тока измеряется резисторным мостом и пропорциональна массе воздуха, проходящего через трубную секцию измерителя.
- Проходной диаметр секции: 50 мм.
- Питание: 5В.
- Пределы измерения расхода воздуха: 0-480 кг/час.
- В измеритель расхода встроен датчик температуры воздуха.
Применение устройства, измеряющего массу проходящего воздуха, исключает необходимость решения целого ряда проблем, таких как температура, давление воздуха и т.д.

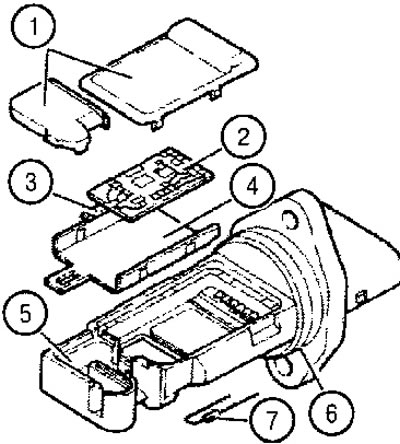

1. Крышки; 2. Электронная плата; 3. Датчик; 4. Крепежная пластина; 5. Основание; 6. Уплотнительное кольцо; 7. Датчик температуры
