Функции датчика-подогревателя:
- измерение температуры топлива на выходе из топливного фильтра и передача данных в блок управления для определения необходимости активации подогревателя топлива (при низкой температуре) и для регулирования подачи топлива при высокой температуре топлива;
- подогрев дизельного топлива с целью растворения твердых частиц парафина, выпадающих при низкой температуре.
Характеристики датчика
Тип датчика: резистор с отрицательным температурным коэффициентом сопротивления (NTC).
Сопротивление: 0,186 кОм±2% при 100°С.
Сопротивление: 2,5 кОм±6% при 20°С.
Подогреватель содержит обмотку из провода с положительным температурным коэффициентом сопротивления.
Напряжение питания: 12 В.
Максимальная (при кратковременном действии) сила тока: 22 А.
Максимальная (при продолжительном действии) сила тока 21,12 А.

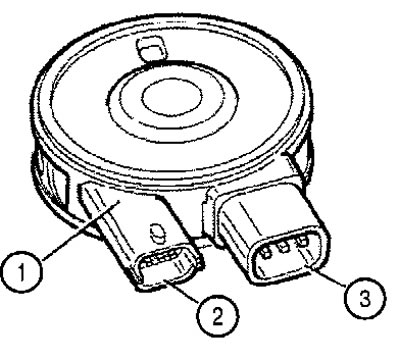

1. Датчик-подогреватель; 2. Разъем питания и съема сигнала датчика; 3. Разъем питания подогревателя
