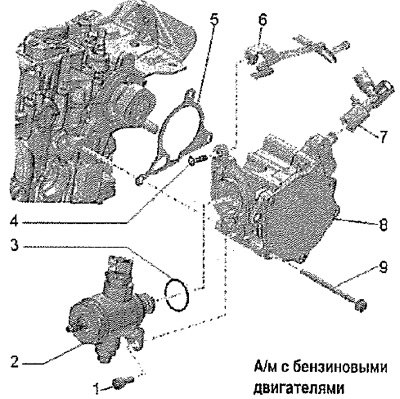

1. Винт
2. Насос высокого давления
3. Уплотнительное кольцо круглого сечения после каждого снятия заменять
4. Болт, 9 Нм
5. Уплотнитель: после каждого снятия заменять
6. Трубка системы охлаждения
7. Вакуумный шланг
8. Вакуумный насос
9. Болт, 9 Нм.

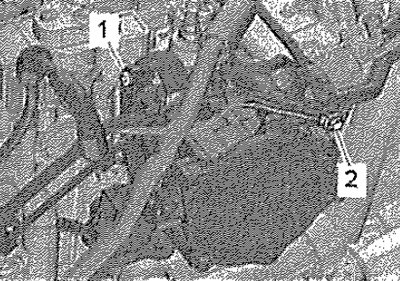

Снять насос высокого давления. Вывернуть винт -2- трубки системы охлаждения.

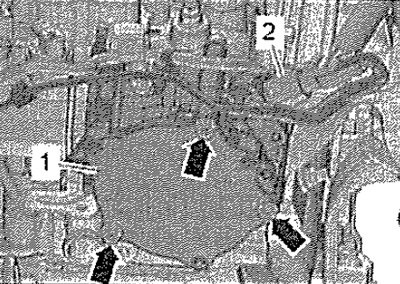

Отсоединить вакуумный шланг -2- от вакуумного насоса -1-. Выкрутить болты -стрелки-. Извлечь вакуумный насос -1-.
[Оригинал расположен на ресурсе AutoInstruction.ru]
Установка
Установка в обратном порядке.
Указание: Заменить уплотнитель.

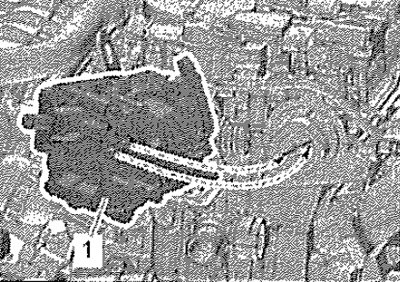

Соблюдать правильное положение уплотнителя. Провернуть ведомую шестерню вакуумного насоса так, чтобы она зафиксировалась в пазах распредвала -стрелки-. Установить вакуумный насос. Установить насос высокого давления.
Моменты затяжки
А/м с дизельным двигателем

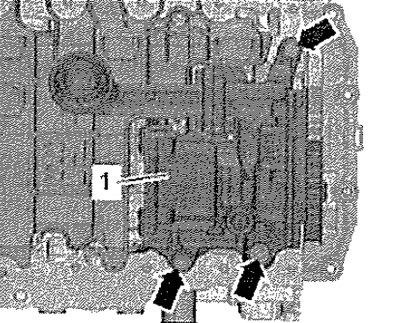

Вакуумный насос интегрирован в масляный насос -1-.
