Снятие и установка главного тормозного цилиндра (Skoda Octavia 3 «5E»)

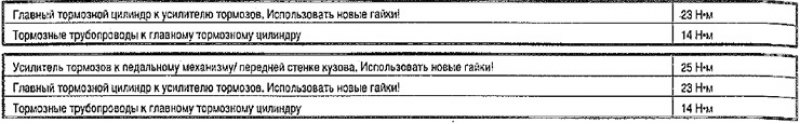

Оглавление: В случае а/м с МКП ↓ Далее для всех а/м ↓ Установка ↓ Моменты затяжки ↓

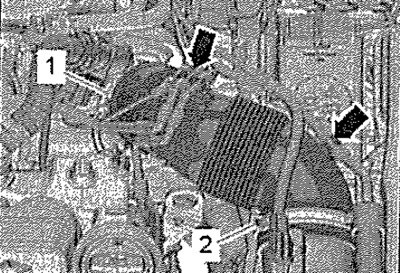

Снять АКБ. Снять воздушный фильтр. Снять кронштейн АКБ. У а/м с радиоприёмником с кодированием проверить наличие кода, при необходимости запросить. Снять соединительный шланг всасывающего патрубка. Положить достаточное количество безворсовой ветоши в зоне двигателя и КПП.

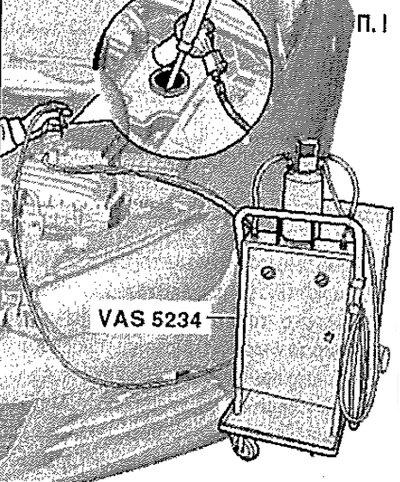

Откачать из бачка с помощью вытяжного устройства максимально возможное количество тормозной жидкости.

В случае а/м с МКП

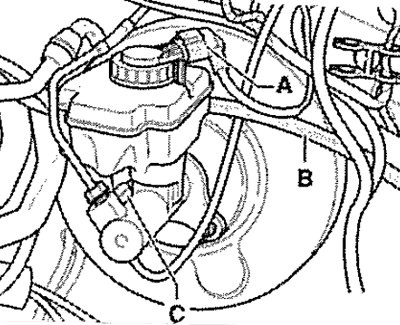

Отсоединить обратный шланг -В- главного цилиндра гидропривода сцепления от бачка гидравлического тормозного привода и закрепить немного выше.

[Статья опубликована первоначально здесь: autoinstruction.ru]

Далее для всех а/м

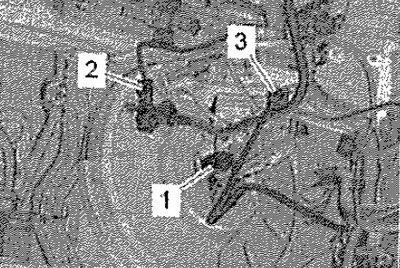

При наличии, отсоединить разъем -1- от выключателя стоп-сигналов -F-, разъем -2-от датчика разрежения -G608- и разъем -3- от датчика предупреждения о недостаточном уровне тормозной жидкости -F34-. Отсоединить жгут проводов от главного тормозного цилиндра.

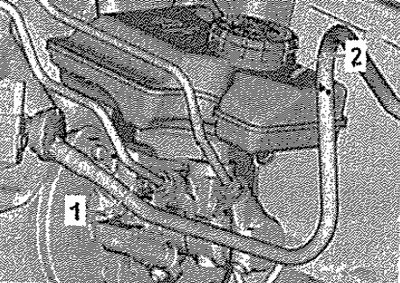

Вывернуть винт -1-. Вытянуть бачок гидравлического тормозного привода -2- из заглушек.

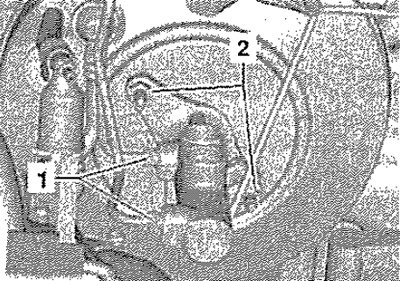

Пометить тормозные трубопроводы -1-. Отсоединить тормозные трубопроводы -1- от главного тормозного цилиндра, заглушить тормозные трубопроводы пробками из ремонтного комплекта -1 НО 698 311 А-. Отвернуть гайки -2- от главного тормозного цилиндра. При наличии снять защитный кожух. Осторожно снять главный тормозной цилиндр с усилителя тормозов.

Установка

Установка в обратном порядке. При установке обратить особое внимание на следующее:

Указание: При отсоединении и подсоединении провода АКБ на массу следует выполнить дополнительные работы.

При сборке главного тормозного цилиндра с усилителем тормозов обратить внимание на правильное положение толкателя в главном тормозном цилиндре. Удалить воздух из тормозной системы.
