Потолочная панель, противосолнечные козырьки и их крепление
Потолочный поручень

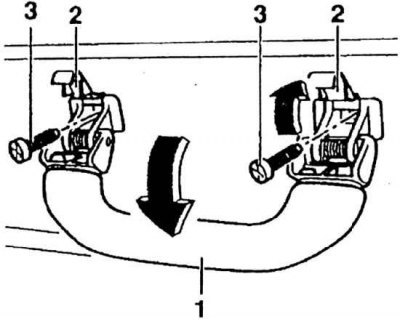

1 – подвижная часть потолочного поручня; 2 – крышка болта; 3 – винт
[Оригинал выложен на портале autoinstruction.ru]
Потолочная панель является самостоятельным монтажным узлом (см. рис. Потолочная панель, противосолнечные козырьки и их крепление). Она спрессована из пяти слоев. Внешний слой образует облицовочный рисунок, второй слой состоит из стеклянных волокон, третий из вспененного полиуретана, четвертый – снова из стеклянной арматуры и на изнанке панели нетканный текстиль. Панель изготовлена прессованием в горячем состоянии. На изнаночной стороне панели обозначено место для наклеивания разделяющей подкладки, армирующей панель у потолочного фонаря. Указанная деталь имеет самоклеющий слой. Потолочная панель для автомобиля без сдвижного узла потолка отличается от потолочной панели автомобиля со сдвижным узлом. Перед монтажом потолочной панели на нижнюю поверхность кровли наклеивается арматура, препятствующая деформациям и вибрации кровли. Арматурой является бумажный жесткий сэндвич, у которого между поверхностными гладкими слоями вставлена сотовая вставка. Толщина арматуры 7 мм. Автомобили без потолочного люка имеют арматуру по всей нижней поверхности кровли, у автомобилей с кровельным люком сэндвич только сзади за рамой окна.
Потолочная панель закреплена сзади одним пластмассовым большим пистоном, прикрытым накладкой. Спереди она закрепляется пистонами противосолнечных козырьков, а по бокам держателями поручней. Потолочную панель можно снять и снова надеть.
Каждый поручень прикручен двумя резьбонарезающими винтами, затянутыми в боковые ребра жесткости рамы кузова. Винты прикрыты пластмассовыми крышками, являющимися частью пластмассового покрытия держателей поручней. Сами поручни подвижны и прикреплены к держателям. Они подпружинены двумя винтовыми пружинами и в основном положении прислонены к потолку (см. рис. Потолочный поручень).
Противосолнечные козырьки
Противосолнечные козырьки изготовлены из вспененного полиуретана, армированного по контуру стальной проволокой. На их изнаночных сторонах находятся прямоугольные зеркала, прикрытые пластмассовыми чехлами. По бокам у дверей противосолнечные козырьки имеют пластмассовый держатель с крюком, вставленным в отверстие, и его крышка крепится одним винтом к раме лобового окна. На стороне, ближней к продольной оси автомобиля, козырьки закреплены штифтом в держатель. После вытаскивания из этого держателя козырьки можно повернуть и загородить ими верхнюю часть боковых окон передних дверей. Держатели козырьков служат одновременно элементами крепления потолочной панели.
