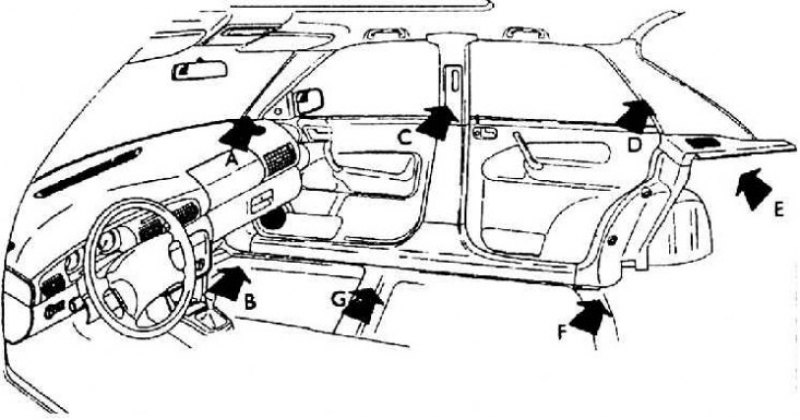

Панели боковых стен салона
А – панель передней стойки (верхняя часть); В – панель передней стойки (нижняя часть); С – панель средней стойки из двух частей; D – панель задней стойки; Е – боковая панель в сборе; F – кроющая панель задней стойки; G – панель порога
Панели передней стойки (А, В)
1 – верхняя часть панели; 2 – нижняя часть панели; 3 – пистон; 4 – пистон; 5 – крышка болта
Панели средней стойки (С)
1 – сдвижная крышка; 2 – крышечка; 3 – верхняя часть панели; 4 – винт; 5 – нижняя часть панели; 6 – пистон

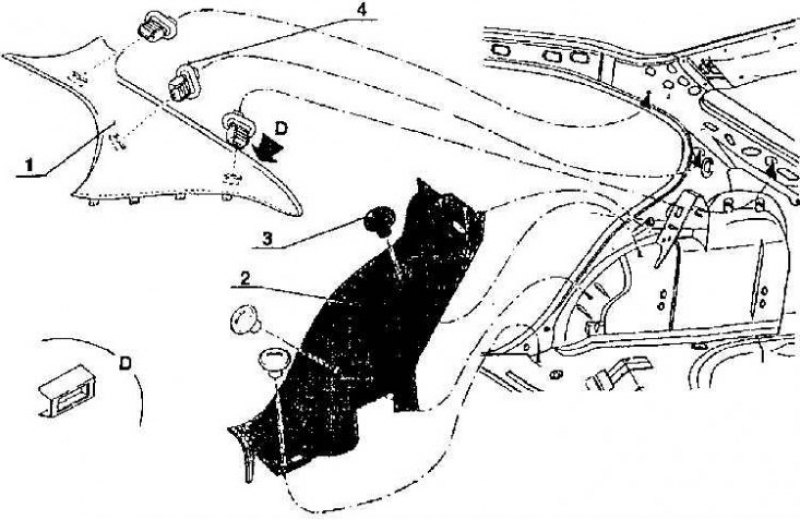

Панели задней стойки (D, F)
1 – верхняя часть панели задней стойки; 2 – нижняя часть панели задней стойки; 3 – пластмассовая гайка; 4 – пистон
[Источник расположен на веб-ресурсе: www.AutoInstruction.ru]

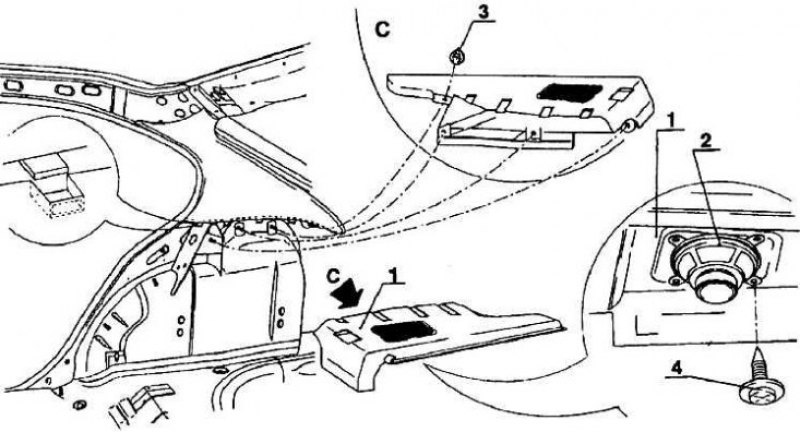

Боковая обкладка над задним подкрылком (Е)
1 – боковая обкладка, 2 – динамик; 3 – пистон; 4 – винт

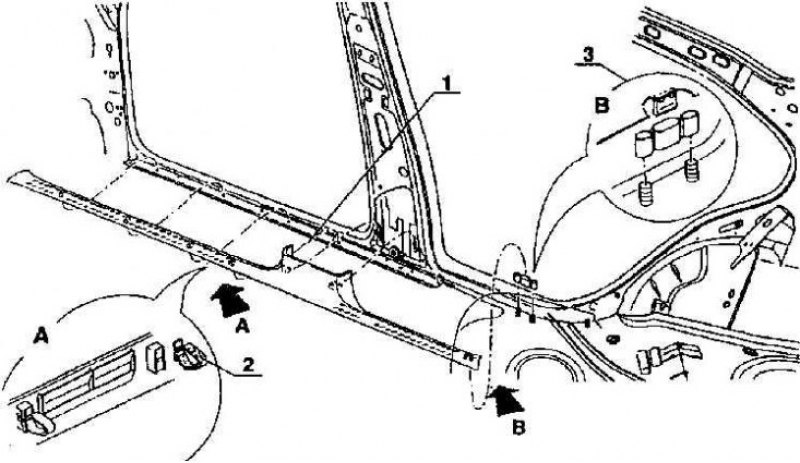

Панель порога (G)
1 – планка порога; 2 – зажим; 3 – зажим

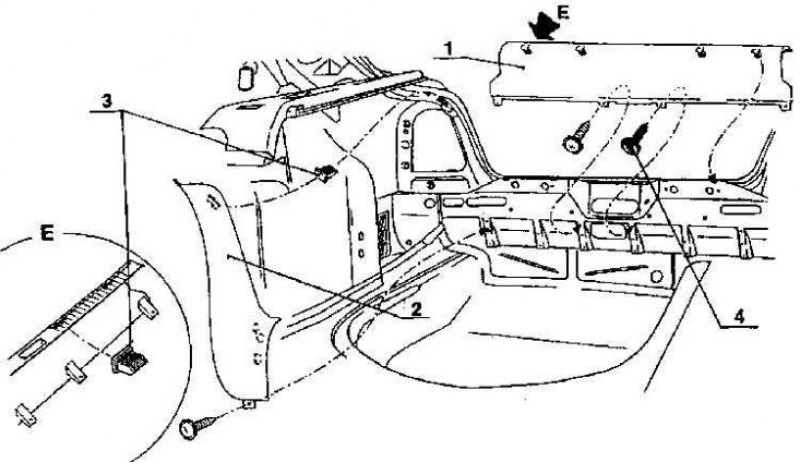

Кожухи держателя замка крышки багажного отсека
1 – кожух держателя замка крышки – средний; 2 – кожух держателя замка крышки – внешний; 3 – пистон; 4 – винт
Завершающая накладка потолка сзади
1 – накладка профильная кровельная; 2 – накладка завершающая задняя; 3 – пистон (5х)

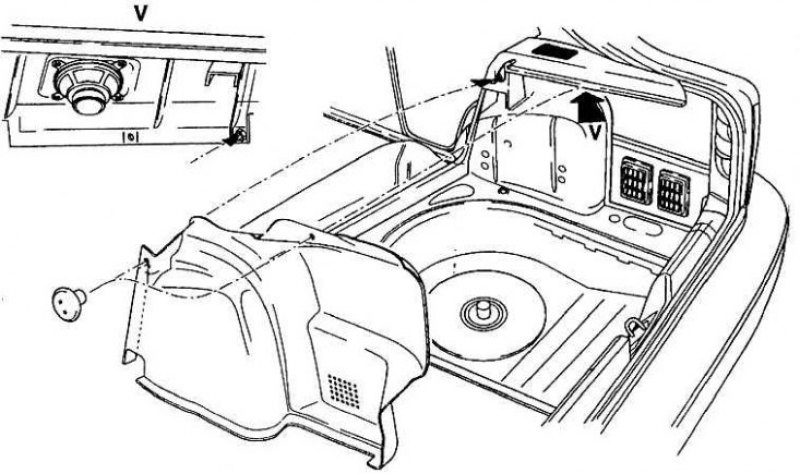

Боковая панель багажного отсека
Панели интерьера служат облицовкой стоек, порогов, задних подкрылков, потолка и замковой части крышки багажного отсека. Панели изготовлены из полипропилена, модифицированного тальком. Цвет панелей одинаково серый. Крепление панели осуществляется либо привинчиванием болтами к листу с последующим закрытием их пластмассовыми крышками, либо разными пистонами, в случае необходимости прямо втыкаемыми элементами крепления на панелях в отверстия в кузове. Некоторые панели захлестываются другими панелями. Рис. Панели боковых стен салона представляет собой вид на боковую сторону кабины с обозначением отдельных панелей. Другие рисунки изображают отдельные панели, включая способы их крепления.
