Потолочная панель 3-дверного автомобиля (Land Rover Freelander 1)

  • Главная
  • Ленд Ровер
  • Фрилендер
  • L314 (1997-2006)
  • Кузов и салон
  • Интерьер (салон)
  • Потолочная панель 3-дверного автомо…
0
Оглавление: Демонтаж ↓ Установка ↓

Демонтаж



1. Наклоните вперед спинки передних сидений.

2. Снимите оба солнцезащитных козырька.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Солнцезащитный козырек.


3. Снимите с обеих передних стоек 'A' верхние декоративные панели.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки 'A'.

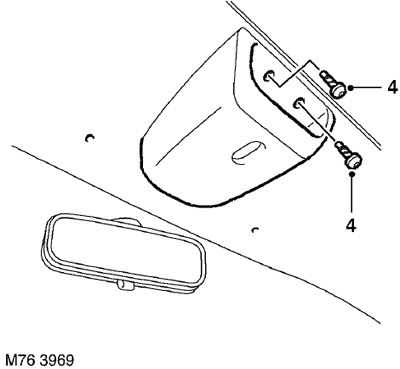

4. Отверните 2 винта крепления потолочной панели…


4. Отверните 2 винта крепления потолочной панели к переднему краю панели крыши.

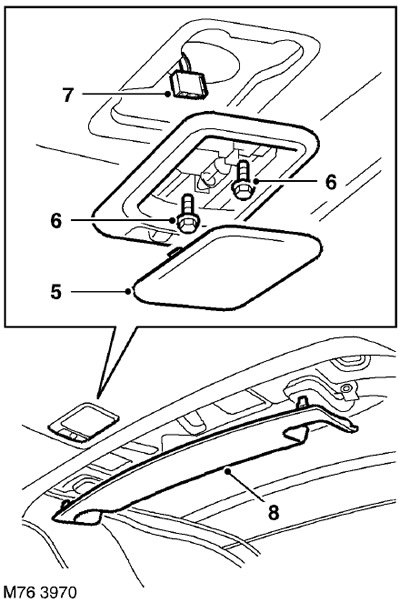

5. Снимите рассеиватель с потолочного плафона…


5. Снимите рассеиватель с потолочного плафона освещения салона.

6. Отверните 2 винта крепления плафона к кузову.

7. Отсоедините электрический разъем от плафона и снимите плафон.

8. Освободите фиксаторы, с помощью которых задняя накладка потолочной панели крепится к кузову, и снимите накладку.

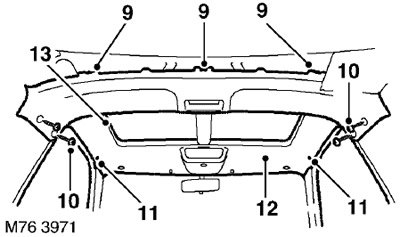

9. Снимите 3 фиксатора, с помощью которых задняя…


9. Снимите 3 фиксатора, с помощью которых задняя часть потолочной панели крепится к панели крыши.



10. Отверните 4 винта крепления потолочной панели к стойкам 'B'.

11. Освободите 2 фиксатора, с помощью которых, крепятся боковые части потолочной панели к кузову.

12. Наклоните вниз переднюю часть потолочной панели.

13. Освободите потолочную панель от уплотнителя вентиляционного люка в крыше и снимите потолочную панель.

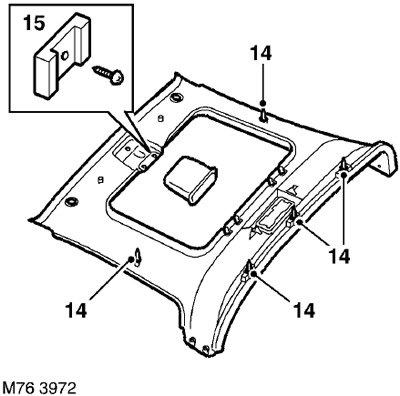

14. Снимите с потолочной панели фиксаторы.


14. Снимите с потолочной панели фиксаторы.

15. Отверните 3 винта и снимите карман потолочной панели.

Установка



1. Установите карман на потолочную панель и закрепите его винтами.

2. Установите фиксаторы на потолочную панель.

3. Установите потолочную панель и закрепите ее с помощью фиксаторов к панели крыши.

4. Закрепите потолочную панель на стойках 'B' с помощью винтов.

5. Закрепите потолочную панель позади уплотнителей задних дефлекторов.

6. Установите заднюю накладку потолочной панели и закрепите ее с помощью фиксаторов.

7. Совместите потолочную панель с уплотнителем вентиляционного люка в крыше.

8. Приложите потолочный плафон к потолочной панели и подсоедините к нему электрический разъем.

9. Установите потолочный плафон и закрепите его винтами.

10. Установите рассеиватель потолочного плафона.



11. Установите оба солнцезащитных козырька.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Солнцезащитный козырек.


[Смотрите оригинал на указанном сайте: AutoInstruction]

12. Установите верхние декоративные панели передних стоек 'A'.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки 'A'.


13. Верните спинки передних сидений в исходное положение.
