Демонтаж
1. Снимите приборную панель.
ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ, Панель инструментов - модели с 04MY.
2. Снимите аудиосистему, включающую радиоприемник и CD-плеер.
РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Радиоприёмник/Проигрыватель компакт-дисков - модели с 04MY.

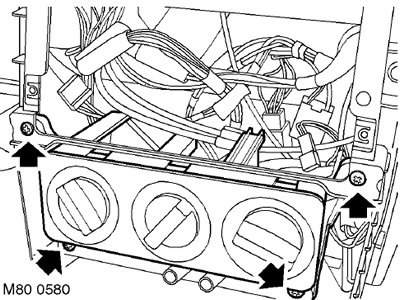

3. Отверните 4 винта крепления блока управления отопителем к центральной консоли.
4. Снимите поворотный контактор.
СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Поворотный контактор системы подушек безопасности.

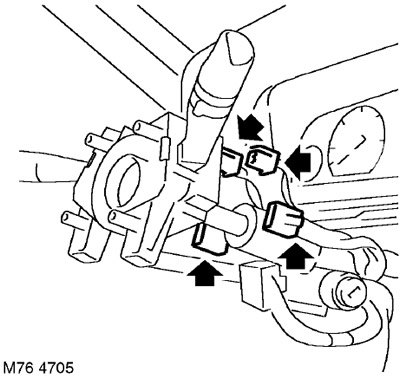

5. Отсоедините 4 электрических разъема от подрулевого выключателя стеклоочистителей/указателей поворота.

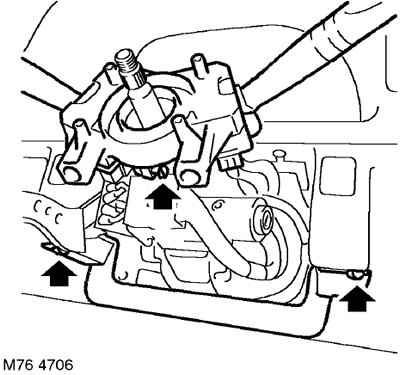

6. Ослабьте болт и снимите подрулевой выключатель стеклоочистителей/ указателей поворота.
7. Отверните 2 винта крепления нижнего кожуха рулевой колонки и снимите кожух.

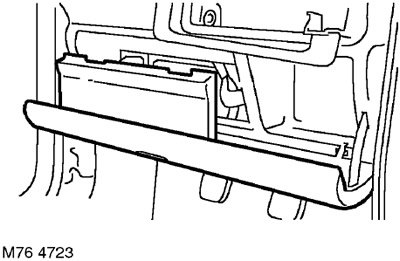

8. Опустите вниз крышку перчаточного ящика водителя и снимите крышку блока предохранителей.

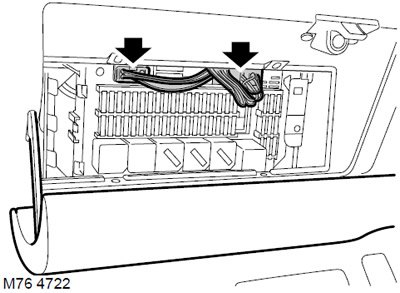

9. Отсоедините 2 электрических разъема от блока предохранителей.
10. Закройте перчаточный ящик.
11. Снимите часы.
ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ, Часы.
12. Снимите выключатель световой аварийной сигнализации.
ОРГАНЫ УПРАВЛЕНИЯ, РЕМОНТНЫЕ РАБОТЫ, Переключатель - аварийная сигнализация - модели с 04MY.
13. Снимите с обеих передних стоек 'A' верхние декоративные панели.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки 'A'.
14. Снимите подушку безопасности пассажира.
СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Подушка безопасности переднего пассажира - для автомобилей 2004-го модельного года и более позднего выпуска.

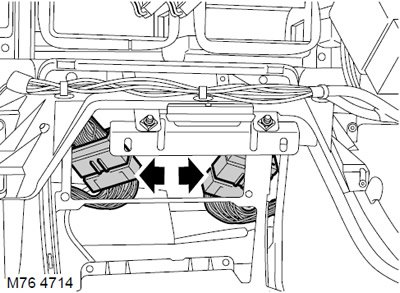

15. Отсоедините 2 электрических разъема от кабеля панели управления.

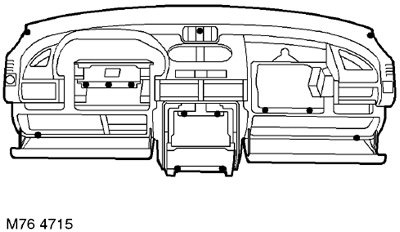

16. Отверните 14 болтов крепления панели управления.
17. С помощью напарника снимите панель управления.
Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

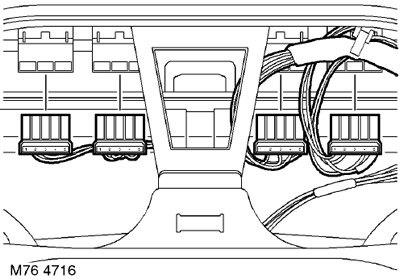

18. Отсоедините 4 электрических разъема от панели переключателей.
19. Выверните 4 винта из опорного кронштейна панели переключателей.

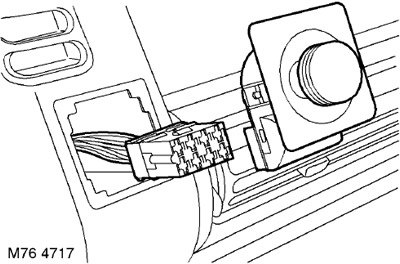

20. Снимите с панели управления клавишу регулировки наружных зеркал заднего вида, отсоедините от клавиши электрический разъем и снимите ее.

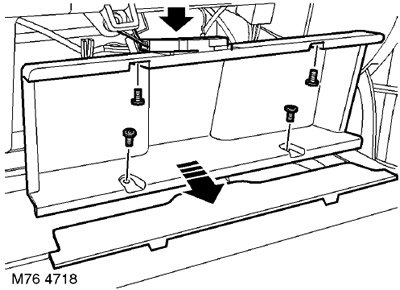

21. Снимите вкладыш перчаточного ящика и отверните 4 винта крепления внутренней панели.
22. Выньте внутреннюю панель перчаточного ящика и снимите лампу в сборе.
23. Демонтируйте внутреннюю панель перчаточного ящика пассажира в сборе.

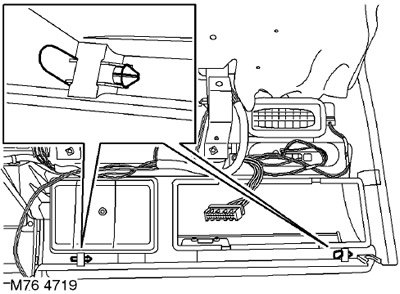

24. Снимите оси петель крышки перчаточного ящика и снимите крышку.
25. Снимите с панели управления выключатели системы круиз-контроля в сборе.
СИСТЕМА ТОПЛИВОПОДАЧИ БЕНЗИНОВОГО ДВИГАТЕЛЯ, РЕГУЛИРОВКИ, Выключатель возобновления режима (активация/ деактивация режима): с мая 2004 года.
26. Осторожно освободите от крепления и снимите с панели управления 4 дефлектора системы вентиляции салона.

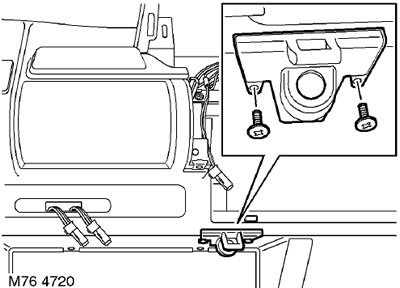

27. Отверните 2 винта крепления защелки перчаточного ящика водителя и снимите защелку.

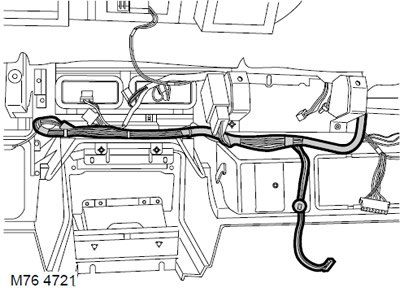

28. Снимите электрический кабель панели управления, предварительно запомнив его место расположения.
Установка
1. Установите на место и закрепите электрический кабель панели управления.
2. Установите защелку перчаточного ящика, закрепите ее винтами и в случае необходимости отрегулируйте его положение.
3. Установите перчаточный ящик пассажира в сборе.
4. Установите дефлектор на панель управления.
5. Установите на панель управления выключатели системы круиз-контроля в сборе.
СИСТЕМА ТОПЛИВОПОДАЧИ БЕНЗИНОВОГО ДВИГАТЕЛЯ, РЕГУЛИРОВКИ, Выключатель возобновления режима (активация/ деактивация режима): с мая 2004 года.
6. Установите крышку перчаточного ящика и оси ее петель.
7. Подсоедините электрический разъем к клавише регулировки наружных зеркал заднего вида и установите клавишу в сборе на панель управления.
8. Установите на панель управления выключатели и подсоедините электрические разъемы.
9. С помощью напарника установите панель управления в автомобиль и затяните болты ее крепления с моментом 10 Нм.
10. Подсоедините электрические разъемы кабелей панели управления к основной электропроводке.
11. Установите подушку безопасности водителя.
СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Подушка безопасности переднего пассажира - для автомобилей 2004-го модельного года и более позднего выпуска.
12. Установите верхние декоративные панели передних стоек 'A'.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки 'A'.
13. Установите выключатель световой аварийной сигнализации.
ОРГАНЫ УПРАВЛЕНИЯ, РЕМОНТНЫЕ РАБОТЫ, Переключатель - аварийная сигнализация - модели с 04MY.
14. Установите часы.
ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ, Часы.
15. Откройте перчаточный ящик водителя.
16. Установите аудиосистему.
РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Радиоприёмник/Проигрыватель компакт-дисков - модели с 04MY.
17. Установите на место крышку блока предохранителей и закройте крышку перчаточного ящика.
18. Установите нижний кожух рулевой колонки и закрепите его винтами.
19. Установите выключатель стеклоочистителей/указателей поворота и затяните винт его крепления.
20. Подсоедините электрические разъемы к выключателю стеклоочистителей/ указателей поворота.
21. Установите поворотный контактор.
СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Поворотный контактор системы подушек безопасности.
22. Установите панель управления отопителем на панель управления и закрепите ее винтами.
23. Установите приборную панель.
ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ, Панель инструментов - модели с 04MY.
