Демонтаж
1. Снимите с обеих передних стоек 'A' верхние декоративные панели.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки 'A'.
2. Снимите обе верхние декоративные панели багажного отделения.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Верхняя декоративная панель багажного отделения 5-дверного автомобиля.
3. Снимите оба солнцезащитных козырька.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Солнцезащитный козырек.

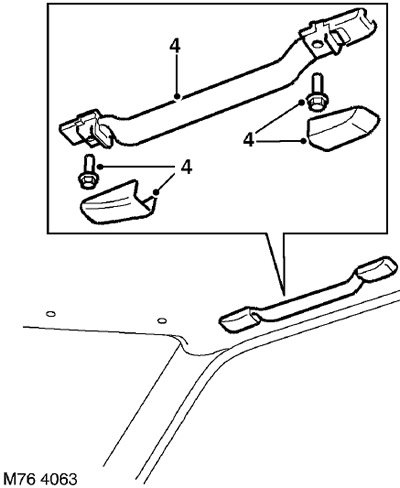

4. Снимите колпачки, отверните винты крепления поручней и снимите поручни.
5. Снимите заглушки поручней.

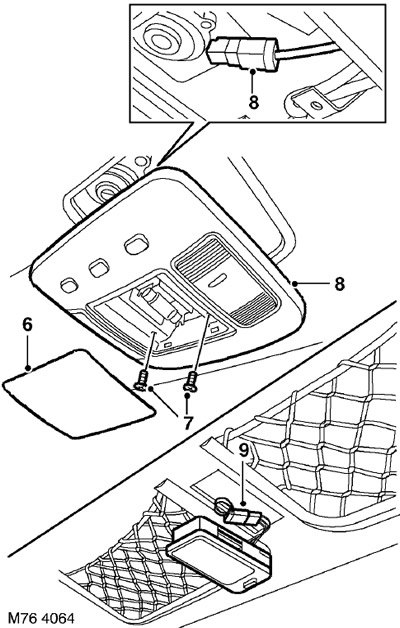

6. Снимите рассеиватель с переднего плафона освещения салона.
7. Отверните 2 болта крепления переднего плафона освещения салона к кузову.
8. Снимите плафон освещения салона с потолочной панели, отсоедините электрический разъем и демонтируйте плафон.
9. Снимите задний плафон освещения салона с потолочной панели, отсоедините электрический разъем и демонтируйте плафон.

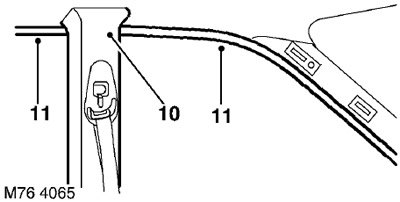

10. Освободите от крепления обе верхние декоративные панели стоек 'B/C' и отведите их в сторону.
11. Отсоедините потолочную панель от уплотнителей передних и задних дверных проемов.

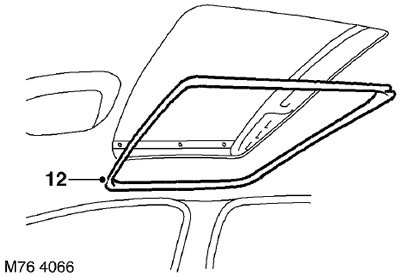

12. Модели, оборудованные вентиляционным люком в крыше: Освободите от крепления и снимите декоративную накладку проема люка.

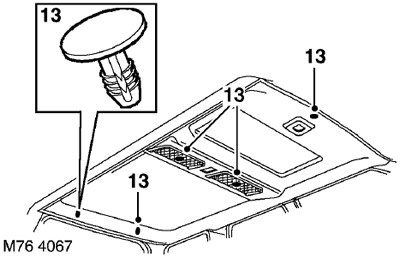

13. Снимите 5 фиксаторов с потолочной панели.
14. С помощью напарника выньте потолочную панель из автомобиля через проем двери багажного отделения.
Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

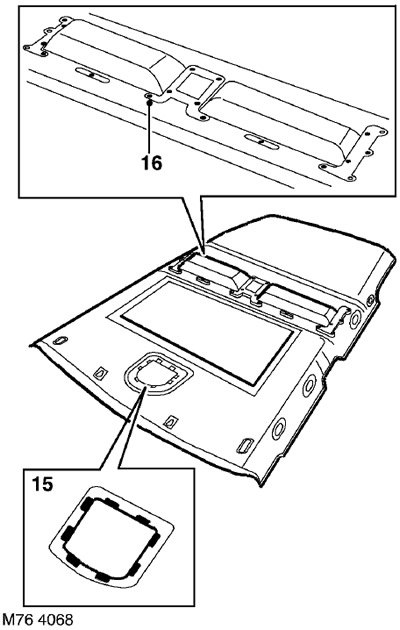

15. Освободите 8 фиксаторов, с помощью которых крепится установочная пластина переднего плафона освещения салона, и снимите пластину.
16. Отверните 14 гаек крепления карманов, снимите опорные рамки, а затем - карманы.
Установка
1. Установите карманы и опорные рамки на потолочную панель и закрепите их гайками.
2. Установите опроную пластину потолочного плафона и закрепите ее с помощью фиксаторов.
3. С помощью напарника установите потолочную панель и закрепите ее с помощью фиксаторов.
Смотрите оригинал на указанном сайте: AutoInstruction.ru
4. Модели, оборудованные вентиляционным люком в крыше: Установите на место декоративную накладку проема люка и закрепите ее.
5. Совместите потолочную панель с уплотнителями передних и задних дверных проемов.
6. Установите и закрепите верхние декоративные панели стоек 'B/C'.
7. Приложите задний плафон освещения салона к потолочной панели и подсоедините к нему электрический разъем.
8. Установите задний плафон освещения салона на потолочную панель.
9. Приложите передний плафон освещения салона к потолочной панели и подсоедините к нему электрический разъем.
10. Установите передний плафон освещения салона на потолочную панель и закрепите его болтами.
11. Установите заглушки поручней.
12. Установите поручни, затяните винты их крпеления и закройте винты колпачками.
13. Установите оба солнцезащитных козырька.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Солнцезащитный козырек.
14. Установите верхние декоративные панели передних стоек 'A'.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки 'A'.
15. Установите верхние декоративные панели багажного отделения.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Верхняя декоративная панель багажного отделения 5-дверного автомобиля.
