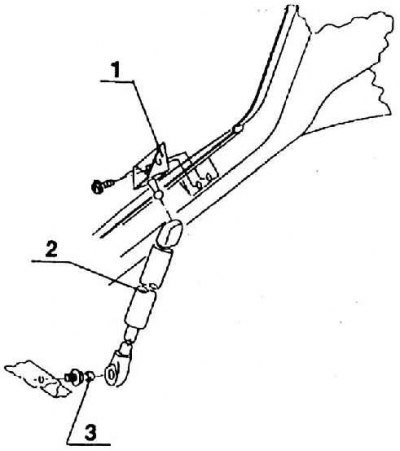

Монтаж газонаполненных подпорок крышки багажного отсека
1 – держатель со сферической цапфой; 2 – газонаполненная подпорка; 3 – сферическая цапфа
В открытом (поднятом) положении крышка багажного отсека удерживается двумя газонаполненными телескопическими подпорками. Удерживающая сила открытой крышки составляет от 50 до 100 Н, сила необходимая для их поднятия не превышает 80 Н. Подпорки соединены с кузовом и крышкой через сферические цапфы. Стержни сферических цапф заклепаны в уголках, привинченных один к крышке, а второй к кузову. Газонаполненные подпорки нельзя разбирать и ремонтировать.
Газонаполненную подпорку можно из автомобиля вынуть без разборки сферических цапф. В головках для сферических цапф она, то есть подпорка, имеет вырезы для надевания на цапфы. Вырезы прикрыты фигурной пружиной из полосовой стали. Пружина придерживает сферическую цапфу в головке. Эту пружину можно отверткой отжать, сдвинуть и вынуть из цапф головку подпорки.
