Общий объем заправки АКПП жидкостью ELF RENAULTMATIC D3 SYN (DEXRON III) составляет 6 литров.
Смазки и клеи:
- MOLYKOTE BR - Смазка направляющей гидротрансформатора
- LOCTITE FRENBLOC - Фиксация болтов тормозного суппорта
Детали одноразового применения:
- Резиновые уплотнительные кольца.
- Прокладки.
- Самоконтрящиеся гайки.
Проверка уровня жидкости
Проверку всегда проводите только описанным ниже способом.
1. Установите автомобиль на горизонтальной площадке.
2. Залейте в АКПП 0.5 литра свежей рабочей жидкости.
3. Запустите двигатель на холостой ход.
4. Подсоедините диагностический тестер и выберите функцию диалога с блоком управления АКПП.
5. Отслеживайте температуру рабочей жидкости.
6. По достижении температуры жидкости 60°С±1°С откройте пробку заправки.
7. Подведите под пробку емкость (не менее 0.1 л) для улавливания излишков жидкости и дожидайтесь слива жидкости капля за каппей.
8. Если жидкости слилось менее 0.1 литра, выключите двигатель и долейте еще 0.5 литра свежей жидкости. Прогрейте жидкость до 50°С и повторите операции по п.п. 3-6.
Внимание: При замене рабочей жидкости необходимо обнулить счетчик срока службы жидкости, встроенный в блок управления. Выполняется командой NXR "Запись даты смены рабочей жидкости".
Момент затяжки:
- Сливная пробка — 25 Нм
- Заливная пробка — 35 Нм
Замена рабочей жидкости выполняется лишь в случае, когда есть уверенность в том, что она испорчена, или требуется ее слить для проведения ремонта. Слив жидкости и проверка ее уровня – сложная работа, поэтому настоятельно рекомендуем автолюбителям для проведения этих работ обращаться к специалистам автосервиса. Для проверки уровня жидкости нужна специальная диагностическая аппаратура, способная измерить температуру жидкости. Ниже приведена информация для тех, кто может воспользоваться подобной аппаратурой.
Порядок слива
- прогрейте рабочую жидкость в коробке передач, совершив небольшой пробег, оптимальная температура 60°С;
- установите автомобиль горизонтально, лучше всего проводить эту операцию на канаве, подъемнике или эстакаде;
- снимите нижний защитный кожух силового агрегата;

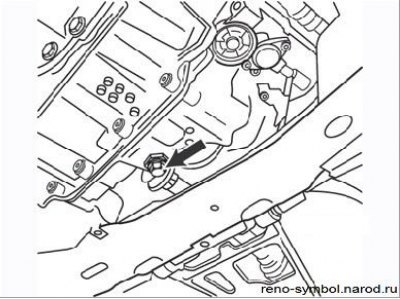

Рисунок 4.35. Блок сливной и мерной пробок

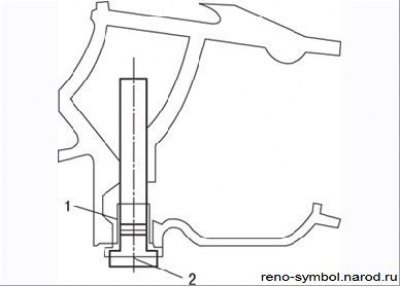

Рисунок 4.36. Блок сливной и мерных пробок в разрезе: 1 – сливная пробка; 2 – мерная пробка
Примечание: Пробка выполняет две функции:
- слив жидкости (удаление горловины)
- дозаправка (удаление пробки)
- установите подходящую емкость под коробку передач. Отверните пробку и слейте жидкость в емкость полностью (Рисунок 4.35). Обратите внимание на то, что сливная и мерная пробки объединены в один блок; сливная пробка - шестигранник большего размера (Рисунок 4.36);
- по окончании вытекания очистите резьбу в корпусе и на пробке, наденьте на пробку новую уплотнительную шайбу, заверните пробку и надежно ее затяните.
Порядок заливки рабочей жидкости
Заправка АКПП проводится через отверстие (D).
Заправку проводите через воронку с фильтром для предотвращения попадания грязи в систему.
- снимите в моторном отсеке впускной трубопровод для получения доступа к наливной пробке сверху коробки (Рисунок 4.37);

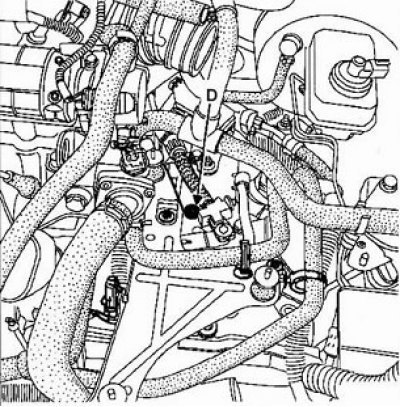

Рисунок 4.37. Наливная пробка автоматической коробки передач
- отверните пробку наливного отверстия и залейте 3,5 л рабочей жидкости для автоматической коробки передач, используя чистую воронку с сетчатым фильтром. Заверните пробку установленным моментом;
- присоедините диагностический тестер Renault XR25 к диагностическому разъему и введите код D14, затем #04. Переведя рычаг селектора в положение «Р», пустите двигатель и прогрейте его на холостом ходу до достижения рабочей жидкостью температуры (60±1,0)°С;
- не останавливая двигатель, отверните мерную пробку;

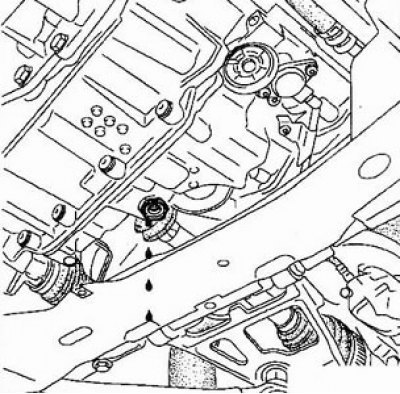

- подставьте емкость для сбора излишков жидкости не менее 0,1 л и дождитесь, когда она начнет стекать капля за каплей, после чего заверните пробку. Слиться должно более 0,1 л, иначе уровень жидкости в коробке будет неверным;
- если уровень неверный, долейте еще 0,5 л жидкости предписанного типа, как описано выше. Дайте жидкости остыть до 50°С и снова проверьте уровень;
- повторяйте работу до тех пор, пока из коробки не сольется предписанное количество жидкости, затем надежно затяните пробку. Установите защитный кожух силового агрегата и впускной воздуховод;
- не отсоединяя тестер, введите команду G74*, затем дату, чтобы сбросить предыдущие данные о старении жидкости. Завершив операцию, отключите тестер.
