- Болт колеса — 90 Нм
- Направляющий болт суппорта — 40 Нм
- Болт крепления суппорта — 100 Нм
Порядок работы:
- поднимите переднюю часть автомобиля и установите опоры под кузов;
- снимите колесо с нужной стороны;
- с помощью полиэтиленовой пленки, подложенной под крышку компенсационного бачка, уменьшите потери жидкости, неизбежные при проведении работы. Допустимо пережать зажимом шланг, отходящий от компенсационного бачка;

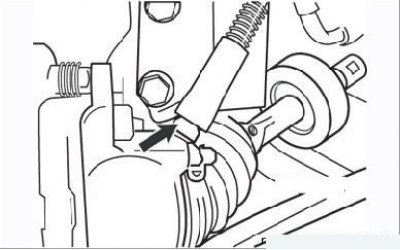

Рисунок 7.3. Ослабление затяжки гайки тормозного шланга (стрелка)
- очистите от грязи место присоединения тормозного шланга к суппорту и ослабьте затяжку гайки (Рисунок 7.3);
- снимите тормозные колодки, как описано выше;

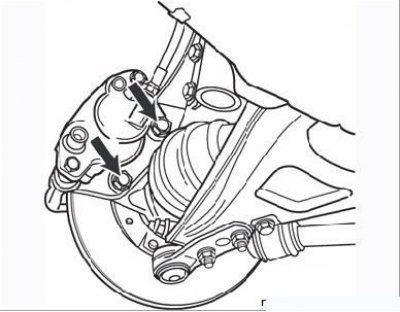

Рисунок 7.4. Болты крепления суппорта к поворотному кулаку (стрелки)
- отверните два болта крепления суппорта к поворотному кулаку (Рисунок 7.4);
- полностью отверните тормозной шланг, поворачивая при этом суппорт тормоза, а не наоборот;
- проверьте состояние шланга и при необходимости замените его;
- очистите от грязи и продуктов коррозии суппорт, применяя очищающую жидкость для тормозной системы;
- снимите с помощью отвертки с тонким лезвием хомут крепления пыльника;
- с помощью сжатого воздуха (например, от ножного насоса), подведенного к отверстию для тормозного шланга, вытолкните поршень из цилиндра. Предварительно установите в выемку суппорта перед поршнем деревянный брусок, чтобы не повредить поршень о поверхность суппорта. Снимите пыльник с поршня;
- осторожно, желательно пластиковым инструментом, удалите из тормозного цилиндра уплотнительное кольцо, стараясь не поцарапать поверхность цилиндра;
- выпрессуйте из суппорта направляющие втулки и снимите их чехлы;
- используя специальную жидкость для деталей тормозной системы, тщательно промойте все детали. Не используйте для мойки минеральные растворители типа керосина или бензина - они агрессивны для резиновых деталей гидравлики. Немедленно высушите детали сжатым воздухом или ветошью, не оставляющей ворсинок. Продуйте каналы сжатым воздухом;
- осмотрите поверхности цилиндра и поршня. Не допускаются царапины, коррозия, местный износ. Проверьте состояние направляющих пальцев и соответствующих расточек в суппорте. Пальцы не должны быть повреждены, они должны легко перемещаться в расточках, но не болтаться в них. Если есть сомнения, замените вышедшие из строя детали;
- замените уплотнительное кольцо тормозного цилиндра, а также все старые пыльники и уплотнения;
- перед сборкой убедитесь в том, что все детали абсолютно чистые и сухие;
- погрузите поршень и новое уплотнение в чистую тормозную жидкость, смажьте ею внутреннюю поверхность цилиндра;
- установите от руки уплотнение поршня в канавку цилиндра - инструменты могут повредить уплотнение. Установите новый пыльник на поршень. Вставьте поршень в цилиндр. Аккуратно вдавите поршень в цилиндр, слегка поворачивая его, чтобы он входил без перекоса. Полностью вдавите поршень в цилиндр, чтобы наружная кромка пыльника уложилась в канавку на суппорте;
- установите хомут крепления пыльника в канавку суппорта;
- нанесите смазку из ремкомплекта или иной подходящий антипригарный состав на направляющие втулки. Установите втулки на суппорт;
- установите новые резиновые чехлы, уложив их в канавки;
- навинтите суппорт на тормозной шланг до упора;
- установите суппорт на поворотный кулак и вверните два болта его крепления установленным моментом;
- установите тормозные колодки, как описано выше;
- нанесите на резьбу направляющих пальцев состав Loctite Frenblok;
- затяните направляющие пальцы новыми болтами установленным моментом, начиная с нижнего пальца;
- затяните гайку соединения тормозного шланга установленным моментом;
- установите контактный разъем датчика износа тормозных колодок;
- снимите зажим со шланга компенсационного бачка или удалите полиэтиленовое уплотнение (в зависимости от того, что применили);
- удалите воздух из тормозного контура, с которым проводили работу, как описано ниже;
- установите колесо;
- опустите автомобиль;
- нажмите несколько раз на педаль тормоза, чтобы привести колодки в рабочее положение.
