Снятие
1. Отсоедините аккумуляторную батарею.
2. Снимите рулевое колесо, см. раздел "Рулевое управление".
Внимание! На моделях с подушками безопасности ознакомьтесь с указаниями по обращению с блоком подушки.
3. Снимите:
- Кожухи рулевой колонки;
- Накладки стоек "А";

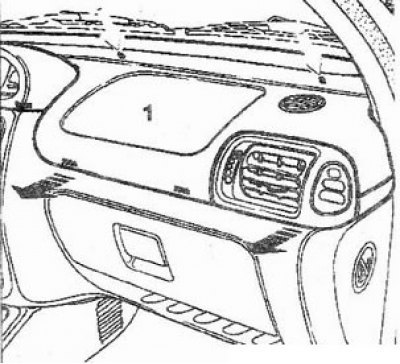

- Верхнюю накладку (1) передней панели;
- Блок приборов;
- Комбинированный выключатель на рулевой колонке;
- Центральную консоль;
- Панель управления отопителем (3);
- Радио;
- Блок подушки безопасности пассажира (если установлен);
- Рулевую колонку.
4. Отверните семь болтов крепления основной накладки передней панели.

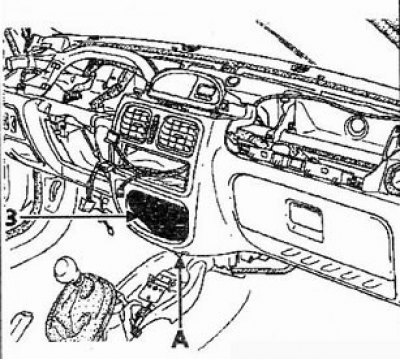

5. Отверните болт (А) отопителя.
6. Снимите накладку передней панели.

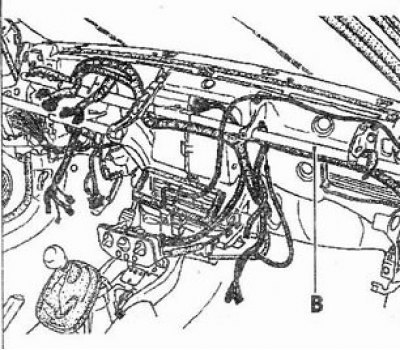

7. Отверните болт (В) отопителя, вытяните отопитель из рамы.
В моторном отсеке:
8. Пережмите шланги отопителя и отсоедините их от отопителя.

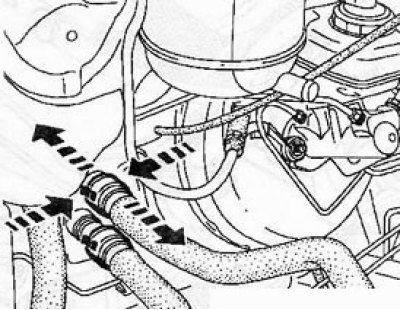

Вариант 1 крепления шлангов.
Вариант 2 крепления шлангов.
9. С помощью сжатого воздуха выдуйте остатки охлаждающей жидкости из радиатора отопителя.
10. С помощью съемника Ele. 1294-01 снимите рычаги щеток стеклоочистителя.
11. Снимите уплотнение воздуховода системы вентиляции и решетки забора воздуха.
12. Снимите вентилятор отопителя.

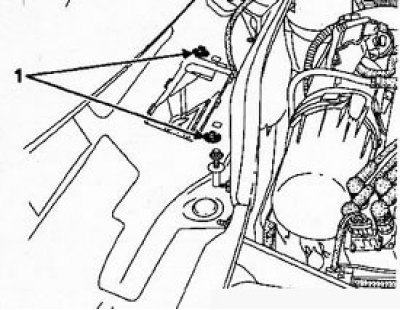

13. Отверните болты (1) крепления отопителя.
В салоне:
14. Снимите отопитель.

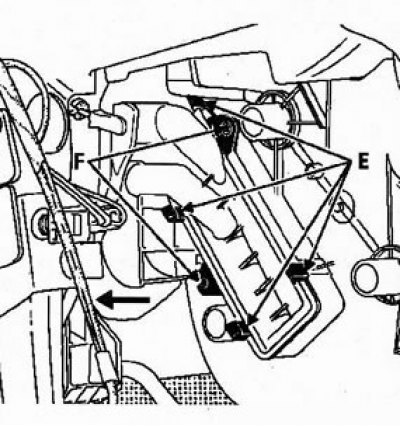

15. Для замены радиатора отопителя отстегните четыре клипсы (Е), выньте радиатор.
Установка
Установка проводится в обратном порядке.
Проверьте правильность прокладки тросов и крепления воздуховодов (предотвращение появление постороннего шума).
Внимание! Перед подсоединением модуля подушки безопасности проведите проверку системы пассивной безопасности:
- Включите зажигание и убедитесь в том, что индикатор системы пассивной безопасности горит.
- Подсоедините разъем подушки: индикатор должен погаснуть.
- Выключите зажигание, установите модуль подушки на место. Затяните болты крепления моментом 5 Нм.
- Включите зажигание: индикатор должен загореться и погаснуть примерно через три секунды.
- Если имеют место отклонения от описания работы индикатора, проведите поиск неисправности в системе пассивной безопасности. Пренебрежение проверкой системы может привести к несчастному случаю.
