Снятие
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- снимите пепельницу;
- снимите центральную консоль;

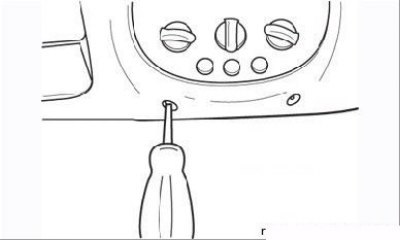

Рисунок 8.81. Винты крепления панели управления отоплением и вентиляцией
- выверните два винта крепления панели (Рисунок 8.81) и снимите ее;
Информация представлена на сайте: autoinstruction.ru

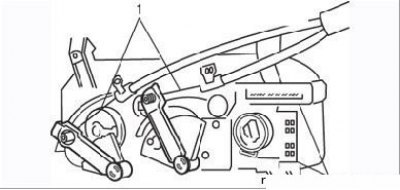

Рисунок 8.82. Обратная сторона панели управления отоплением и вентиляцией: 1– тросы управления; 2 – контактные разъемы
- отсоедините от панели тросы 1 (Рисунок 8.82), контактные разъемы 2 и тросы привода от рычагов поворачивающих механизмов на блоке распределителя воздуха.
Установка
1. Установка проводится в обратном порядке. Установите панель по направляющим штифтам.
2. Проверьте регулировку тросов привода заслонок распределения и смещения воздушных потоков.
