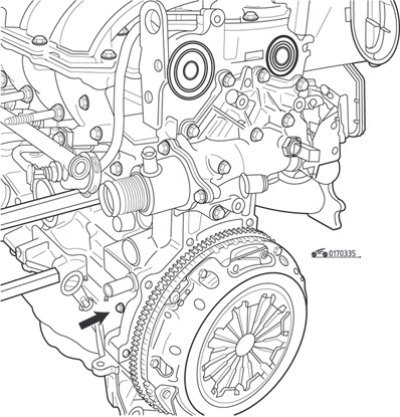

Рис. 3.35. Пробка отверстия (стрелка) для вворачивания фиксатора в блок цилиндров
Для проведения указанных операций требуется установить поршень первого цилиндра (со стороны маховика) в положение верхней мертвой точки (ВМТ) конца такта сжатия. С целью определения этого положения фирма Renault использует специальный фиксатор, который вворачивается в закрытое резьбовой пробкой отверстие в передней части блока цилиндров (рис. 3.35).
Порядок работы:
- снимите корпус воздушного фильтра и коробку резонатора с левой стороны двигателя;
- отверткой удалите пластиковые заглушки в левой части головки блока цилиндров, закрывающие торцы распределительных валов;
- снимите правое переднее колесо и пластмассовый подкрылок для доступа к шкиву коленчатого вала;

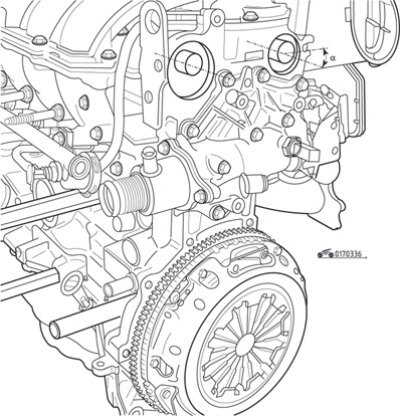

Рис. 3.36. Положение пазов на торцах распределительных валов: a=30°
- с помощью головки с воротком поворачивайте коленчатый вал за болт шкива по направлению вращения двигателя до тех пор, пока пазы на торцах распределительных валов не займут положение, указанное на рис. 3.36, и наклоните примерно на угол 30° к горизонтали;
- выверните пробку из блока цилиндров (см. рис. 3.35) и вверните полностью фиксатор. При отсутствии фиксатора ВМТ можно определить с помощью индикатора часового типа, ввернутого в отверстие свечи зажигания первого цилиндра;
- вверните фиксатор ВМТ, затем медленно, без рывков проверните коленчатый вал за болт шкива на один оборот по часовой стрелке (если смотреть со стороны привода газораспределительного механизма) до тех пор, пока вал не упрется в фиксатор.
Это положение коленчатого вала соответствует нахождению поршня первого цилиндра в ВМТ конца такта сжатия.

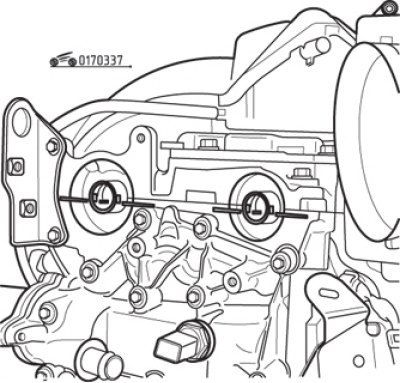

Рис. 3.37. Расположение пазов на торцах распределительных валов при установке поршня первого цилиндра в конце ВМТ такта сжатия
Убедитесь, что положение пазов распределительных валов соответствует положению, указанному на рис. 3.37.
Для фиксации положения распределительных валов фирма Renault применяет специальную металлическую пластину, устанавливаемую в пазы валов и крепящуюся к головке блока цилиндров. Подобный инструмент несложно изготовить самостоятельно.
Порядок снятия:
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- включите стояночный тормоз, поднимите домкратом переднюю часть автомобиля и установите под кузов страховочные опоры;
- снимите ремни привода вспомогательных агрегатов, как описано в подразделе «Проверка состояния приводных ремней вспомогательных агрегатов»;
- установите коленчатый вал в положение ВМТ поршня первого цилиндра конца такта сжатия, как описано выше;
- вывесьте силовой агрегат, подложив под головку домкрата обрезок доски;
- снимите верхний правый кронштейн опоры маятниковой подвески двигателя и ограничитель хода (см. рис. 3.09);

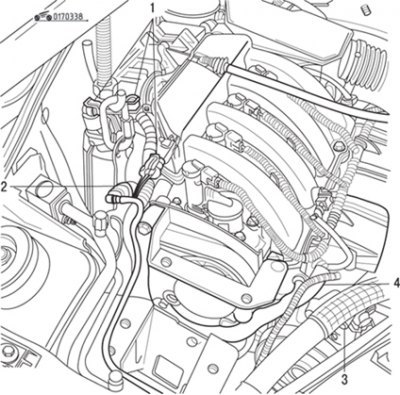

Рис. 3.38. Снятие с двигателя электроразъемов (1), шланга (2), крепежной лапки (3), болта крепления (4) кронштейна жгута проводов
- разъедините (рис. 3.38) электроразъемы 1, отсоедините шланг 2, снимите крепежную лапку 3 и болт крепления кронштейна жгута проводов 4;
- отсоедините жгут проводов от верхней крышки привода газораспределительного механизма и отведите его в сторону;
- отсоедините топливопроводы от нижней крышки привода газораспределительного механизма;
- зафиксируйте маховик широкой отверткой и отверните болт крепления шкива коленчатого вала;
Внимание! Болт затянут очень большим моментом. Будьте осторожны.
- снимите шкив коленчатого вала;

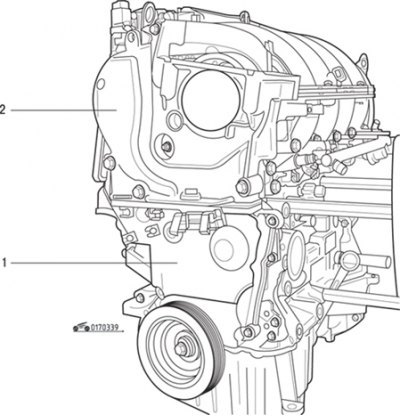

Рис. 3.39. Крышки ремня газораспределительного механизма: 1 – нижняя; 2 – верхняя
- снимите крышки ремня газораспределительного механизма, отвернув болты их крепления (рис. 3.39);
- ослабьте ремень привода газораспределительного механизма, отвернув гайку крепления оси натяжного ролика;
Внимание! Зубчатый шкив коленчатого вала крепится без шпонки; следите за тем, чтобы он не упал во время снятия ремня привода газораспределительного механизма. Шпоночная канавка на носке коленчатого вала должна располагаться в положении «12 часов», если поршень первого цилиндра находится в ВМТ такта сжатия.

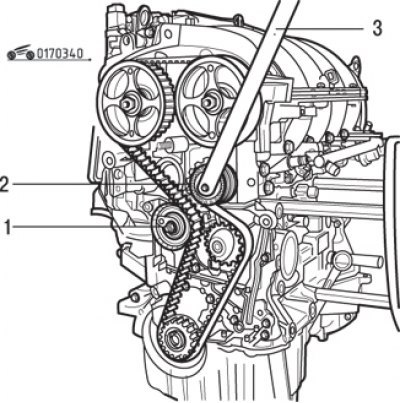

Рис. 3.40. Ремень привода газораспределительного механизма: 1 – натяжной ролик; 2 – обводной ролик; 3 – приспособление Mot. 1368 для снятия обводного ролика
- снимите обводной ролик с помощью приспособления (рис. 3.40);
- снимите ремень привода газораспределительного механизма;
- осмотрите снятый ремень. При замасливании, появлении трещин, износа зубьев, расслоений и подобных дефектов ремень нужно заменить. Следует выяснить и устранить причину замасливания;
Примечание. Фирма Renault рекомендует заменять ремень привода газораспределительного механизма при каждом его снятии, а также заменять натяжной и обводной ролики.
- тщательно очистите и обезжирьте носок коленчатого вала, опорную поверхность шкива коленчатого вала, посадочную поверхность звездочки коленчатого вала, чтобы исключить их взаимное проскальзывание, которое может привести к выходу двигателя из строя.
Порядок установки:
- установите распределительные валы, как указано на рис. 3.37;

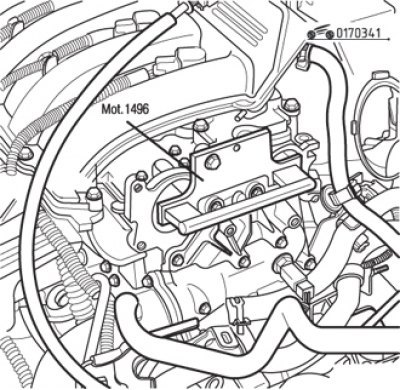

Рис. 3.41. Фиксация распределительных валов с помощью приспособления фирмы Renault
- зафиксируйте положение распределительных валов с помощью приспособления фирмы Renault Mot. 1496 (рис. 3.41) или с помощью самостоятельно изготовленного устройства;

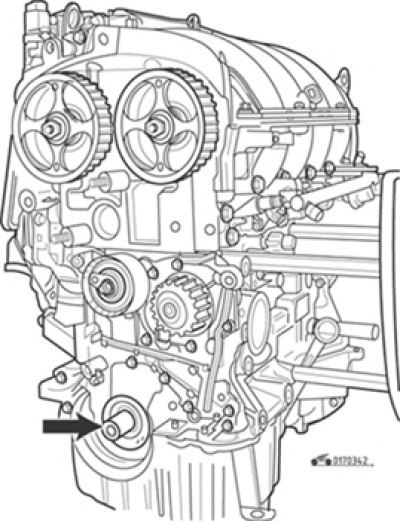

Рис. 3.42. Шпоночная канавка на носке коленчатого вала (стрелка) должна быть в положении «12 часов»
- убедитесь, что коленчатый вал надежно заблокирован фиксатором верхней мертвой точки Mot. 1489, а шпоночная канавка коленчатого вала находится в положении «12 часов» (рис. 3.42);

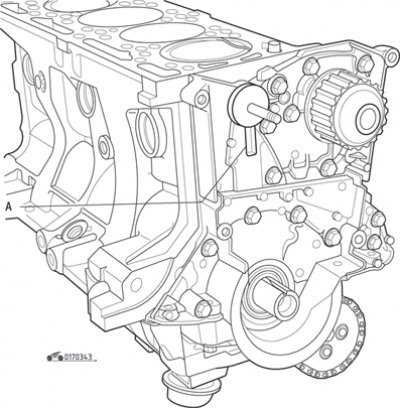

Рис. 3.43. Паз (А), в который должен войти выступ натяжного ролика
- при установке натяжного ролика следите за тем, чтобы выступ ролика правильно вошел в паз А (рис. 3.43);
- установите ремень на звездочку коленчатого вала, затем на шкив водяного насоса, обводной ролик, вокруг зубчатых шкивов распределительных валов и натяжителя. Убедитесь, что ремень установлен в соответствии со стрелками, указывающими его направление;
- затяните болт крепления обводного ролика установленным моментом;
- установите шкив на носок коленчатого вала, не затягивайте его болтом - зазор между болтом и шкивом должен составлять 2–3 мм;
Внимание! Болт крепления шкива коленчатого вала годен для повторного использования, если длина болта до головки не превышает 49,1 мм (в противном случае замените болт). Не смазывайте моторным маслом новый болт. Напротив, повторно используемый болт должен быть обязательно смазан моторным маслом.

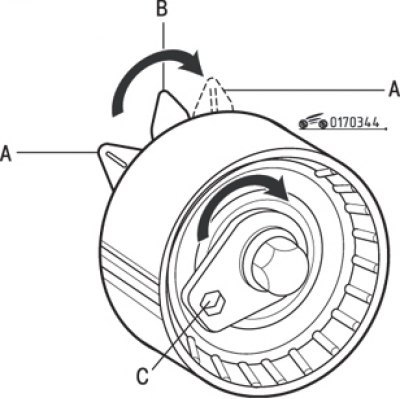

Рис. 3.44. Натяжной ролик: А – подвижный указатель; В – неподвижный указатель; А' – положение подвижного указателя после регулировки натяжения ремня; С – отверстие для шестигранника
- натяните ремень, для чего поверните натяжной ролик по часовой стрелке так, чтобы подвижный указатель А (рис. 3.44) занял положение А' на расстоянии 7–8 мм от неподвижного указателя В. Поворот ролика выполните с помощью шестигранного ключа, вставленного в отверстие С. Затяните предварительно натяжной ролик моментом 7 Н·м;
- затяните болт крепления шкива коленчатого вала моментом 20 Н·м, затем доверните его на 135°±15°, при этом коленчатый вал должен быть заблокирован фиксатором ВМТ;
- снимите приспособление для фиксации распределительных валов и фиксатор ВМТ;
- проверните коленчатый вал на два оборота по часовой стрелке (если смотреть со стороны привода газораспределительного механизма), вверните до окончания проворота фиксатор в блок цилиндров и медленно, без рывков подведите коленчатый вал до положения упора в фиксатор;
- выверните фиксатор из отверстия в блоке цилиндров;
- ослабьте гайку крепления оси натяжного ролика не более чем на один оборот, удерживая ролик от проворачивания шестигранным ключом;
- совместите подвижный указатель А с неподвижным В и окончательно затяните гайку моментом 27 Н·м;
- еще раз проверните коленчатый вал и убедитесь в совпадении установочных меток;

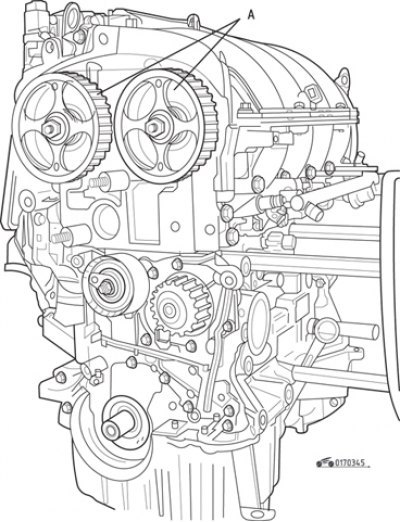

Рис. 3.45. Установка зубчатых шкивов распределительных валов: А – эмблема фирмы Renault
Примечание. Если возникла необходимость снятия зубчатых шкивов распределительных валов, то при установке расположите их так, чтобы эмблема Renault, нанесенная на спицы шкивов, была вверху в положении «12 часов» (рис. 3.45). При затяжке гаек крепления зубчатых шкивов используйте приспособление, препятствующее их проворачиванию.
- установите сначала верхнюю, затем нижнюю крышки ремня, надежно затянув болты их крепления;
- заверните в блок цилиндров заглушку отверстия для определения ВМТ;

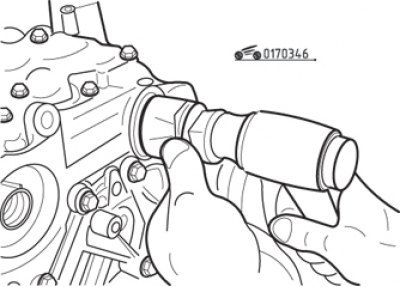

Рис. 3.46. Установка заглушек для торцов распределительных валов с помощью оправки
- поставьте новые пластиковые заглушки для торцов распределительных валов с помощью подходящих оправок (рис. 3.46);
- выполните оставшиеся операции в порядке, обратном снятию.
