Снятие и установка силового агрегата (Renault Symbol I)

  • Главная
  • Рено
  • Симбол
  • I (1999-2008)
  • Двигатель и системы
  • Ремонт двигателей
  • Снятие и установка силового агрегат…
0
Рекомендуется снимать силовой агрегат вниз вместе с подрамником, после чего при необходимости можно отсоединить подрамник и коробку передач.

Порядок снятия:
  • установите автомобиль на эстакаду или подъемник;
  • отсоедините от аккумуляторной батареи провода и снимите ее;
  • снимите передние колеса и подкрылки;
  • снимите защитный кожух силового агрегата;
  • слейте охлаждающую жидкость, отсоединив от радиатора отводящий шланг;
  • слейте масло из коробки передач;
  • если предполагается разборка двигателя, слейте моторное масло и снимите масляный фильтр;
  • снимите декоративную решетку облицовки радиатора;
  • снимите передний бампер;
  • отверните болты крепления тормозных суппортов и снимите их вместе с датчиками ABS с поворотных кулаков, не отсоединяя тормозные шланги. Подвяжите суппорты к деталям кузова или пружинам подвески, не нагружая тормозные шланги;
  • отсоедините амортизаторные стойки от поворотных кулаков, отвернув гайки и вынув болты;

Рис. 3.1. Снятие теплозащитного экрана (1),…

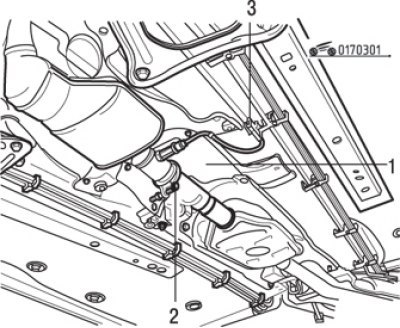

Рис. 3.1. Снятие теплозащитного экрана (1), хомута (2), соединяющего каталитический нейтрализатор и передний глушитель, отсоединение разъема (3) датчика концентрации кислорода в отработавших газах



  • под автомобилем отверните болты и снимите теплозащитный экран системы выпуска отработавших газов (рис. 3.1);
  • отверните и снимите хомут, соединяющий каталитический нейтрализатор и передний глушитель;
  • расстыкуйте разъемы датчиков концентрации кислорода в отработавших газах;
  • отсоедините от коробки передач тягу привода переключения передач (или трос селектора при автоматической коробке передач);
  • отсоедините от коробки передач шины «масса»;
  • отсоедините от выпускного коллектора детали крепления каталитического нейтрализатора и отведите его от промежуточной части выпускной трубы;
  • отсоедините от двигателя приемную трубу глушителя;
  • снимите впускной воздухопровод с воздушного фильтра;
  • отверните болты крепления расширительного бачка и отведите бачок в сторону. При необходимости отсоедините шланги от корпуса термостата;
  • отсоедините от впускного коллектора вакуумный шланг усилителя тормозов;

Рис. 3.2. Болты крепления корпуса воздушного…

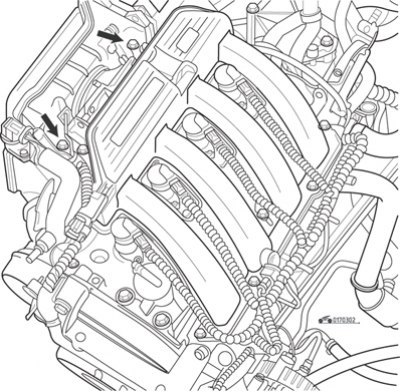

Рис. 3.2. Болты крепления корпуса воздушного фильтра

  • снимите корпус воздушного фильтра, отвернув болты крепления (рис. 3.2);

Рис. 3.3. Элементы крепления (стрелки) ЭБУ и…

Рис. 3.3. Элементы крепления (стрелки) ЭБУ и кронштейна выключателя подачи топлива при ударе автомобиля



  • снимите кронштейн электронного блока управления (ЭБУ), предварительно отсоединив от него контактный разъем и кронштейн инерционного выключателя прекращения подачи топлива при ударе автомобиля (рис. 3.3);
  • отсоедините вакуумный шланг от усилителя тормозов;

Рис. 3.4. Крепление шлангов отопителя (стрелки) к…

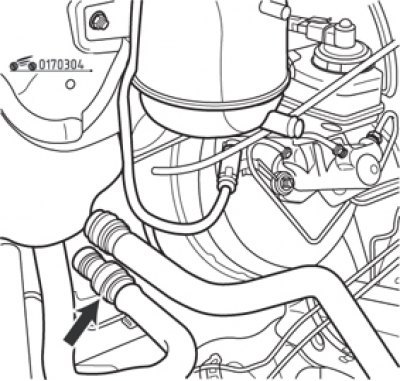

Рис. 3.4. Крепление шлангов отопителя (стрелки) к моторному щиту

  • отсоедините от моторного щита шланги отопителя (рис. 3.4), запомнив их положение, и отведите их в сторону. Шланги могут быть с быстроразъемными штуцерами двух типов: с наружным кольцом, которое для снятия нужно повернуть влево, или с пластиковыми выступами, которые нужно сдавить и снять, нажав на крепление в направлении моторного щита;

Рис. 3.5. Снятие с двигателя блока реле (1),…

Рис. 3.5. Снятие с двигателя блока реле (1), колодки проводов (2), гнезд предохранителей (3) и колодки с гнездами предохранителей (4)



  • отсоедините от двигателя блок реле, колодку проводов, колодку с гнездами предохранителей и снимите с нее гнезда предохранителей (рис. 3.5);
  • отсоедините колодку проводов с адсорбера и шланг адсорбера от впускного коллектора;
  • отсоедините трос педали подачи топлива от корпуса дроссельной заслонки;
  • отсоедините трос сцепления, если установлена механическая коробка передач;
  • на автомобиле с автоматической коробкой передач отсоедините трос рычага селектора;
  • снимите бачок гидроусилителя рулевого управления с кронштейна и положите его на двигатель;

Рис. 3.6. Снятие узла электровентилятора с…

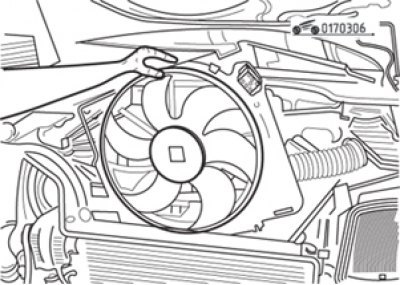

Рис. 3.6. Снятие узла электровентилятора с радиатора

  • демонтируйте верхние опоры радиатора от поперечины моторного отсека и подвяжите радиатор к двигателю, чтобы не повредить. Если необходимо, снимите узел электровентилятора с задней части радиатора (рис. 3.6). Обратите внимание на то, что нижние опоры радиатора установлены на подрамнике, который снимается вместе с радиатором;
  • отсоедините от топливораспределительной рампы трубопроводы и заглушите их отверстия;
  • на моделях с кондиционером снимите компрессор с двигателя, не отсоединяя трубопроводов, и закрепите компрессор в стороне от зоны работы;
  • демонтируйте конденсор кондиционера и закрепите его в стороне, не отсоединяя от него трубопроводов;
  • установите передние колеса в положение прямолинейного движения, отогните защитную резиновую манжету на нижней части рулевой колонки, отверните гайку и выньте эксцентриковый болт крепления вилки карданного шарнира рулевого вала;

Внимание! Для исключения срабатывания подушки безопасности перед отсоединением рулевого вала от рулевого механизма обязательно заблокируйте рулевое колесо в положении прямолинейного движения.




Рис. 3.7. Установка приспособления Mot. 1159…

Рис. 3.7. Установка приспособления Mot. 1159 между подрамником и блоком цилиндров: 1 – стяжка

  • установите с правой стороны двигателя приспособление Mot. 1159 между подрамником и блоком цилиндров (рис. 3.7). При отсутствии приспособления расклиньте силовой агрегат и подрамник, используя деревянные бруски, отверните крепление стяжки и снимите ее;

Рис. 3.8. Установка прокладки между…

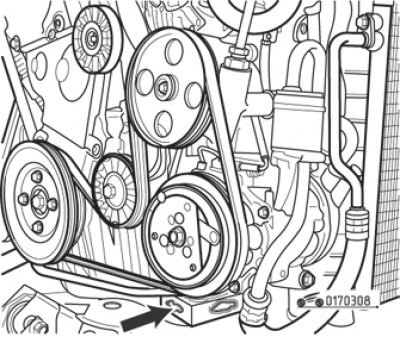

Рис. 3.8. Установка прокладки между многофункциональным кронштейном и подрамником

  • установите прокладку из дерева между многофункциональным кронштейном и подрамником (рис. 3.8);
  • вставьте прокладку из дерева между коробкой передач и подрамником;

Рис. 3.9. Снятие верхнего кожуха опоры…

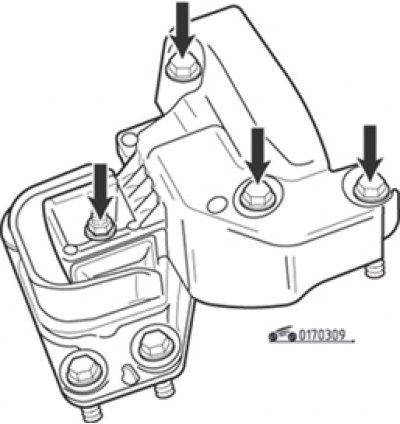

Рис. 3.9. Снятие верхнего кожуха опоры маятниковой подвески двигателя



  • снимите верхний кожух опоры маятниковой подвески двигателя (рис. 3.9);

Рис. 3.10. Отворачивание гайки (стрелка) на…

Рис. 3.10. Отворачивание гайки (стрелка) на маятниковой подвеске двигателя

  • снимите гайку на маятниковой подвеске двигателя, затем бронзовой выколоткой выбейте шпильку крепления опоры (рис. 3.10);
  • вывесьте двигатель с помощью тали;
  • демонтируйте левую опору двигателя;

Рис. 3.11. Снятие усилителя подрамника (стрелка)

Рис. 3.11. Снятие усилителя подрамника (стрелка)

  • отсоедините усилители подрамника и снимите их (рис. 3.11);
  • ослабьте на один-два оборота болты крепления подрамника к кузову. Не выворачивайте их полностью;
  • опустите переднюю часть автомобиля, чтобы подрамник с силовым агрегатом можно было уложить на подставленные деревянные бруски;
  • выверните болты крепления подрамника. Вместе с помощником аккуратно поднимите переднюю часть автомобиля, убедившись предварительно в отсоединении от двигателя сопряженных с ним деталей, узлов и проводки;
  • при возможности передвиньте автомобиль назад для освобождения рабочего пространства;
  • приподнимите двигатель талью, чтобы отвернуть болты крепления его к подрамнику. Отсоедините от коробки передач валы привода передних колес и выведите из-под автомобиля силовой агрегат;
  • при необходимости разъединения двигателя и коробки передач запомните расположение проводов, подведенных к силовому агрегату.

Примечание. Перед выполнением работ, требующих отсоединения друг от друга двигателя, коробки передач и подрамника, отметьте положение приспособления Mot. 1159 на подрамнике.




Установка силового агрегата проводится в порядке, обратном снятию.

Чтобы облегчить выравнивание подрамника относительно кузова, установите два резьбовых стержня в передние крепежные отверстия подрамника. Передние болты крепления подрамника затягивайте моментом 62 Н·м, задние – моментом 105 Н·м.

Правильно установите теплозащитные экраны. Нанесите состав Loctite Frenblok на резьбу болтов крепления суппортов передних тормозов и затяните их указанным моментом. Несколько раз нажмите на педаль тормоза для установки поршней колесных цилиндров в рабочее положение.

Выполните следующее:
  • заправку маслом двигателя и коробки передач (при необходимости);
  • заправку системы охлаждения и удаление из нее воздуха.
