ABS, часы, термометр, фары и габаритные огни
Условные обозначения на электрических схемах смотрите здесь »

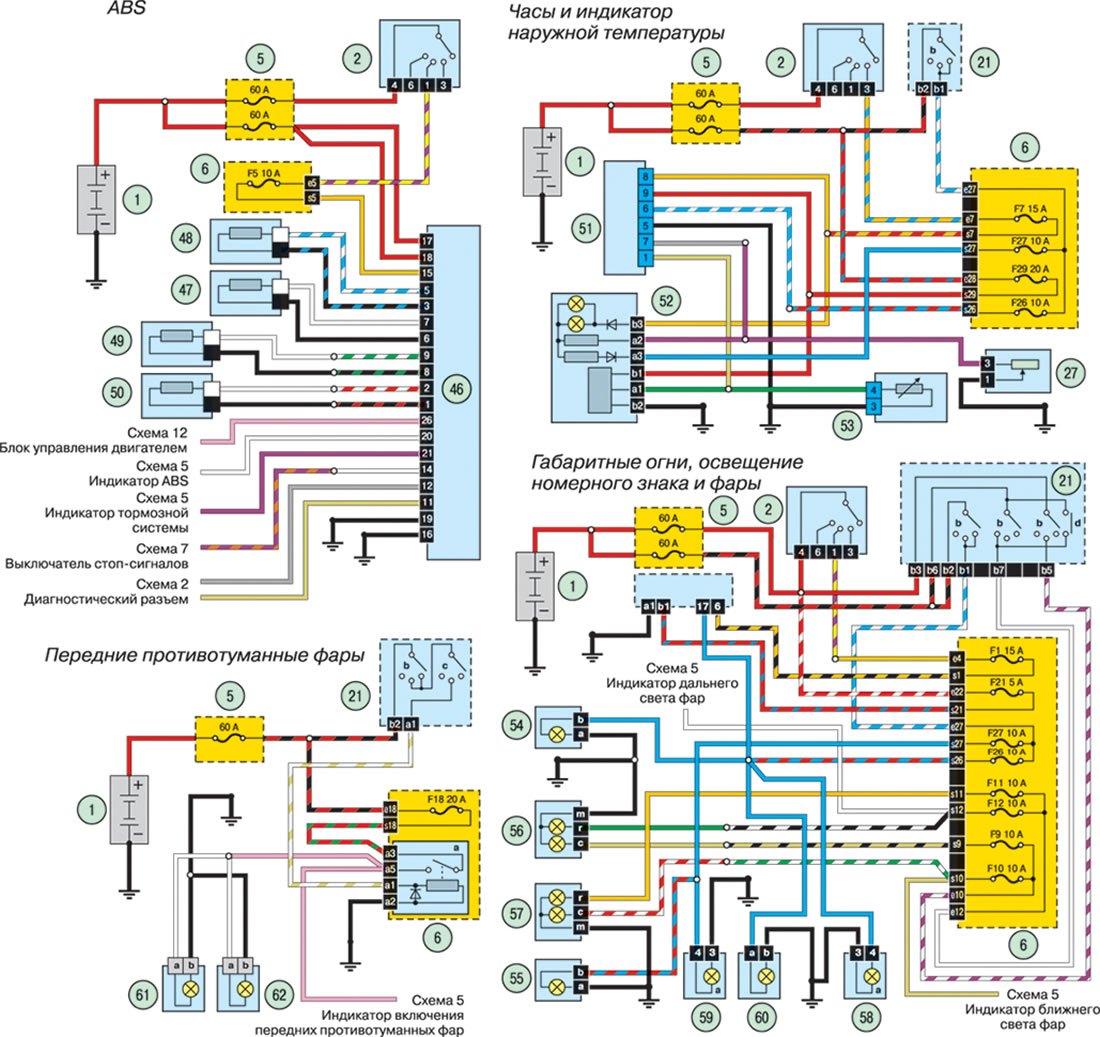

Схема 5. ABS, часы, термометр, фары и габаритные огни (Renault Symbol I)
Условные обозначения на электрических схемах смотрите здесь »
Статья проверена экспертом: Евгений Мамаев
