Схема 3. Электросхема кондиционера (Renault Symbol I)

  • Главная
  • Рено
  • Симбол
  • I (1999-2008)
  • Электрооборудование
  • Электрические схемы
  • Схема 3. Электросхема кондиционера
0

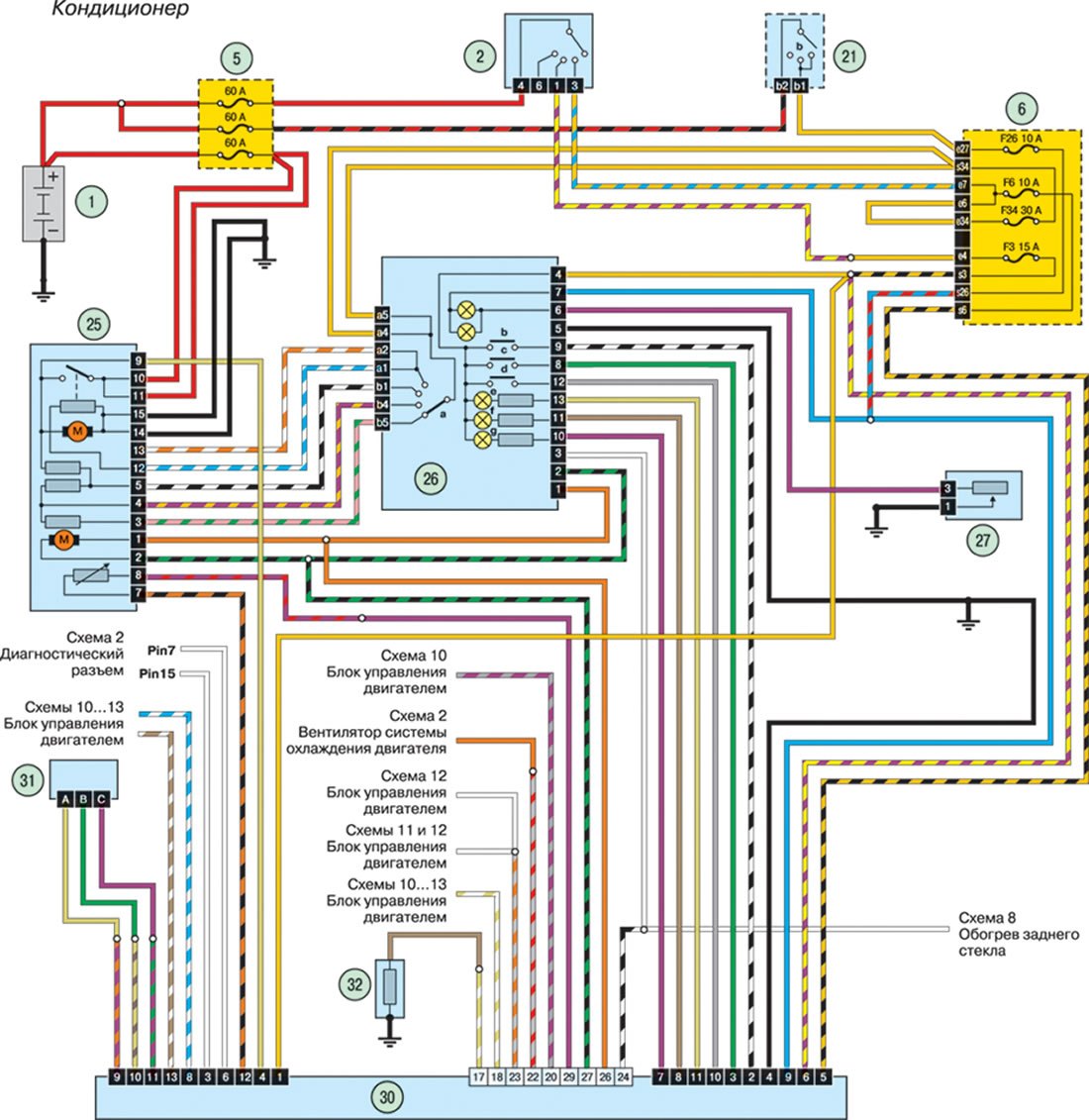

Электросхема кондиционера



Схема 3. Электросхема кондиционера
Открыть большую картинку в новой вкладке »


Условные обозначения на электрических схемах смотрите здесь »
