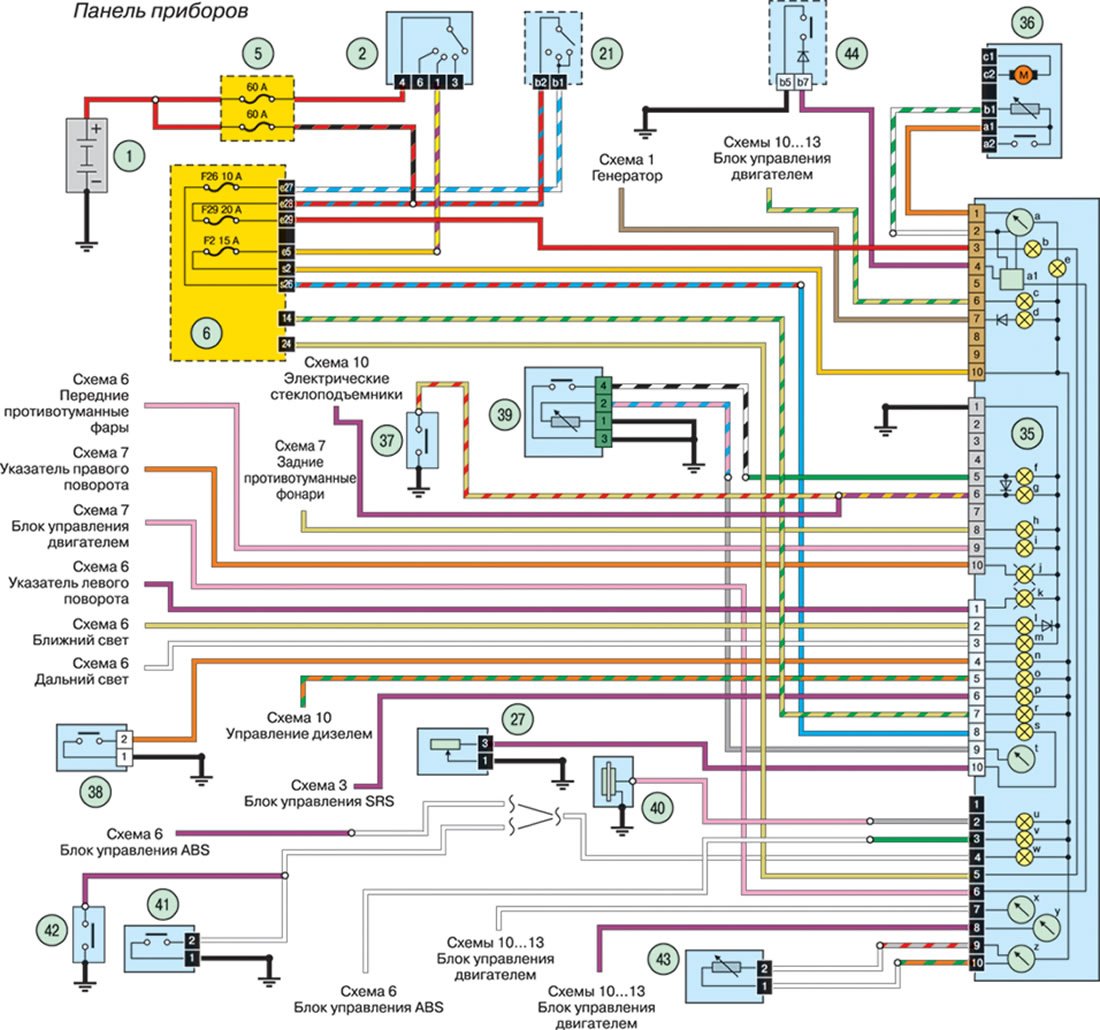

Схема 4. Электросхема панели приборов (Renault Symbol I)

0

Электросхема панели приборов

Условные обозначения на электрических схемах смотрите здесь »
