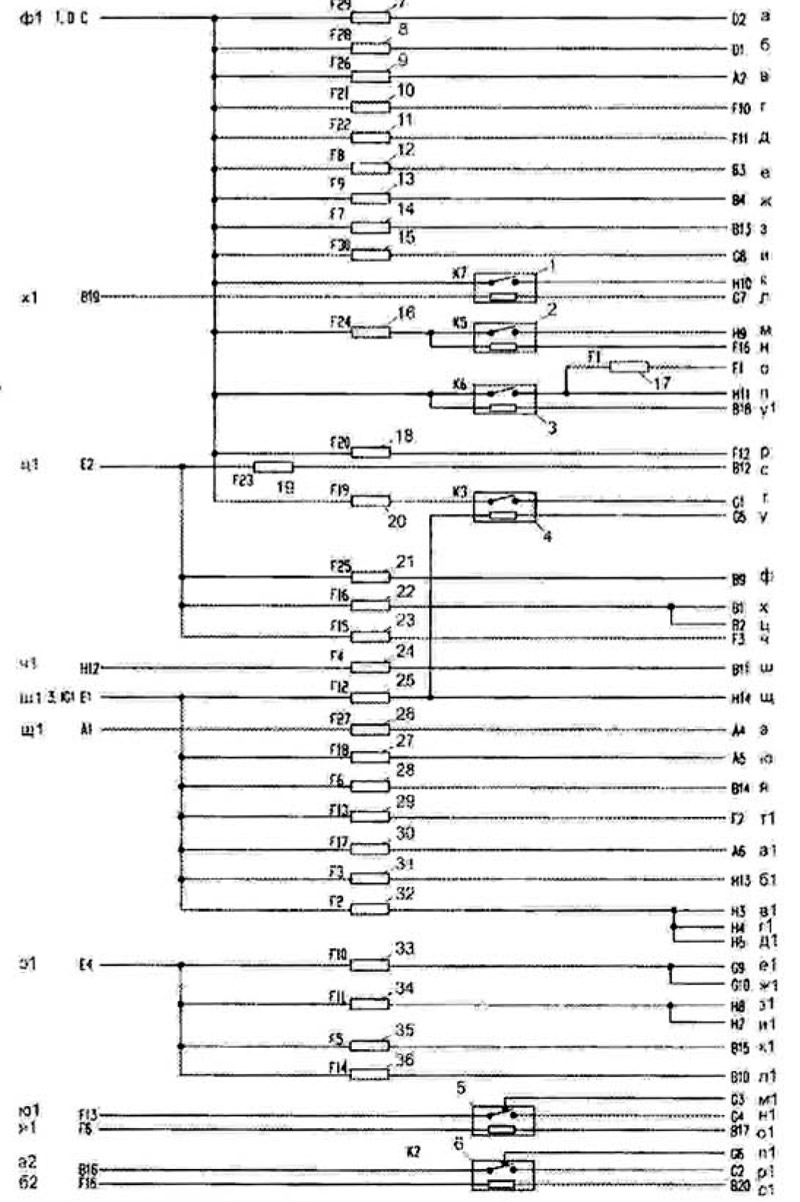

Рис.9.2.4. Схема подключения блока реле и предохранителей панели приборов: 1 - реле кондиционера; 2 - реле звуковых сигналов; 3 - реле габаритных огней; 4 - реле стеклоподъемников*; 5 - реле вентилятора; 6 - резервное реле; 7, 8 - предохранитель 40 А; 9, 12, 13, 21, 26, 27, 28, 30, 31,32- предохранитель 10 A; 10, 11, 14, 16, 22, 33, 35 - предохранитель 15 A; 15, 34 - предохранитель 25 A: 17, 19, 24, 25, 29, 36 - предохранитель 5 A; 18, 20 - предохранитель 20 A; 23 - предохранитель 7, 5 A; a - к AM 1; б - к AM 2; в - к индикатору противоугонной системы, реле высокой скорости вентилятора, реле кондиционера; г - к выключателю ключа; д - к плафону салона, лампам подсветки проема двери и скважины ключа выключателя зажигания; е - питание цепей диагностики; ж - к комбинации приборов, комбинированному переключателю 13; з - питание аудиооборудования; и - резерв; к - к компрессору; л - к блоку управления ECU; м - к звуковому сигналу; н - к выключателю звуковых сигналов; о - к регулятору интенсивности подсветки приборов, к комбинации приборов 28#; п - к лампам габаритных огней; р - к блоку управления люком крыши; с - к выключателю люка крыши; т - к выключателю стеклоподъемников на передней левой двери; у - к выключателю стеклоподъемников на задней левой двери*; ф - к переключателю внешней/внутренней циркуляции воздуха; х - к выключателю обогревателя левого сиденья; ц - к выключателю обогревателя правого сиденья; ч - к регулятору положения зеркала заднего вида; ш - к выключателю кондиционера; щ - к реле стартера, QC/G/8; э - к обогревателю зеркала заднего вида; ю - питание блока управления ISU, А1; я - питание оборудования панели приборов; a1 - к блоку управления ECU, модулю зажигания; б1 - к топливным форсункам; в1 - к подогревателю переднего датчика концентрации кислорода; п - к подогревателю заднего датчика концентрации кислорода; д1 - к клапану продувки адсорбера; е1 - к заднему стеклоочистителю; ж? - к заднему стеклоомывателю; з1 - к переднему стеклоочистителю; и1 - к переднему стеклоомывателю; к1 - к прикуривателю; л1 - к аудиооборудованию; м1 - резерв 9; н1 - «масса»; о1 - к выключателю вентилятора 4#; п1 - резерв 10; р1 - резерв 6; d - резерв 8; r1- к подушке безопасности; у1 - к блоку управления ISU, А12; ф1 - к 1. D; х1 - к выключателю кондиционера, В11; ц1 - к выключателю зажигания 6 (2.IG2); ч1 - к вентилятору (питание); ш1 - к выключателю зажигания, 2 (3.IG1); щ1 - к блоку управления ISU (D5); э1 - к выключателю зажигания 3 (4. АСС); ю1 - к вентилятору; я - к выключателю зажигания (АСС); а2 - резерв 5; б2 - резерв 7.
