Снятие
1. Отпустите стояночный тормоз.
2. Установите заднюю часть автомобиля на подставочные козлы.
3. Высвободите трубы системы выпуска ОГ в районе рычага стояночного тормоза из креплений подвески, чтобы они просели вниз.
4. Вывинтите болты крепления теплоотражательных щитков А и В. Щиток В подайте назад и положите на приемную трубу (см. иллюстрации 9.4 и 9.4а).

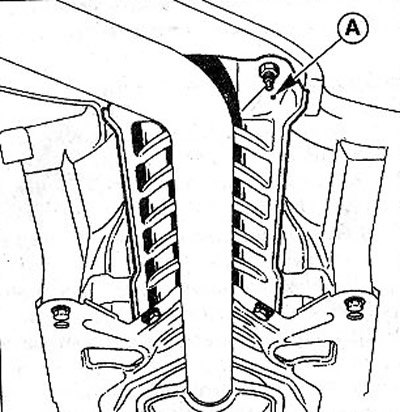

9.4 Вывинтите болты крепления переднего теплоотражательного щитка А

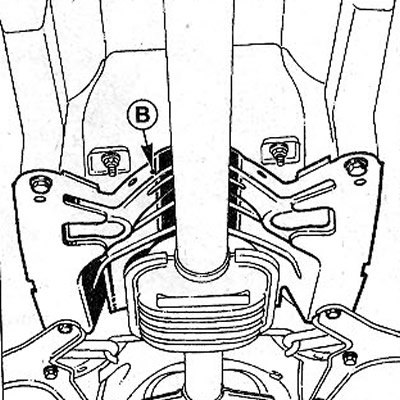

9.4а Вывинтите болты крепления заднего теплоотражательного щитка В
5. Измерьте и запишите расстояние X от регулировочной гайки 1 до конца резьбы на штыре уравнителя тросов привода стояночного тормоза(см. иллюстрацию). Это облегчит последующую регулировку стояночного тормоза.

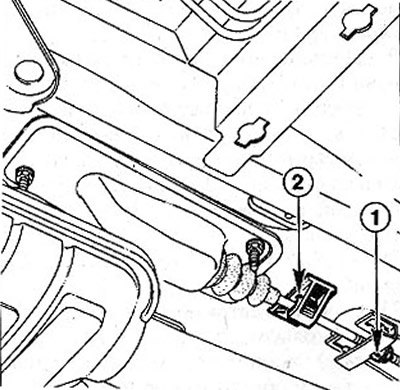

9.5 Измерьте и запишите расстояние X от регулировочной гайки 1 до конца резьбы на штыре уравнителя тросов привода стояночного тормоза
6. Отвинтите гайку 1 (см. иллюстрацию 9.5).
7. Снимите зажим 2 (см. иллюстрацию 9.5).
8. Снимите коробку центральной консоли, см. соответствующую главу.
9. Снимите датчик-выключатель сигнальной лампочки стояночного тормоза и отсоедините штекер (см. иллюстрацию).

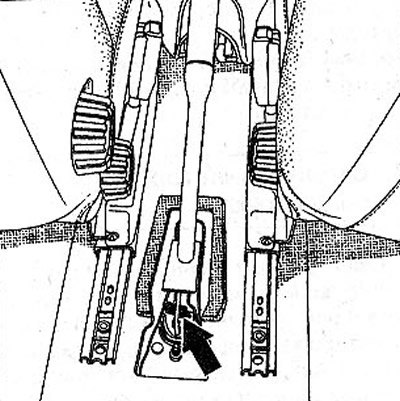

9.9 Снимите датчик-выключатель сигнальной лампочки стояночного тормоза и отсоедините штекер
10. Отвинтите на днище автомобиля гайки 5 и отсоедините рычаг стояночного тормоза (см. иллюстрацию).

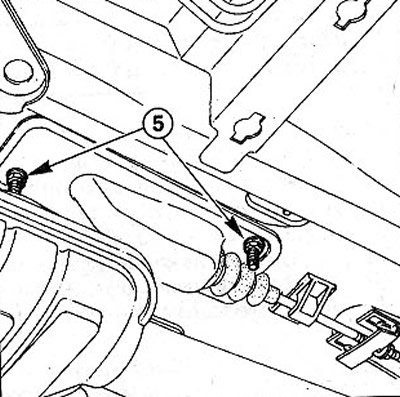

9.10 Отвинтите на днище автомобиля гайки 5 и отсоедините рычаг стояночного тормоза
Установка
11. Поставьте рычаг стояночного тормоза на место и закрепите гайками 5 на днище (см. иллюстрацию 9.10).
12. Поставьте зажим 2 (см. иллюстрацию 9.5).
(Весь материал скопирован с сайта: AutoInstruction.ru)
13. Навинтите регулировочную гайку 1, установив подкладочную шайбу, согласно записанному расстоянию X (см. иллюстрацию 9.5).
14. Поставьте на место датчик-выключатель сигнальной лампочки стояночного тормоза и подсоедините его штекер.
15. Поставьте на место коробку центральной консоли.
16. Отрегулируйте стояночный тормоз.
17. Установите и закрепите болтами сначала передний, а затем задний теплоотражательные щитки.
18. Закрепите в подушках подвески приемную трубу.
