Необходимый специальный инструмент
- Mot. 1054 Фиксатор ВМТ.
- Mot. 1273 Измеритель натяжения ремня.
- Mot. 1355 Оправка для установки прокладки насоса.
- Mot. 1379 Приспособление для фиксации двигателя на подрамнике.
Моменты затяжки, Нм
- Болт крепления шкива коленчатого вала: 20 + 90°.
- Болты крепления к двигателю кронштейна передней правой опор маятниковой подвески: 62.
- Болты крепления к кузову кронштейна передней правой опоры маятниковой подвески: 62.
- Гайка крепления натяжного ролика ремня привода газораспределительного механизма: 50.
Снятие
1. Снимите:
- ремень привода газораспределительного механизма (см. раздел «Ремень привода газораспределительного механизма»);
- датчик уровня масла с помощью специального ключа для круглых гаек на 19;
- масляный щуп;
- шкив и зубчатый шкив коленчатого вала;
- защитный кожух маховика.
2. Поднимите силовой агрегат помощью приспособления Mot. 1379
3. Выверните болты креплена поддона картера.
4. Поверните поддон картера в задней части автомобиля, чтоб можно было выкинуть маслоприемник из перемычки в поддоне картера.
5. Снимите:
- маслоприемник;
- масляный насос.
Внимание! Масляный насос ремонту не подлежит.
6. Очистите привалочные поверхности, не используя при этом для очистки поверхностей алюминиевых деталей инструменты с острой кромкой.
Установка
1. Всегда заменяйте прокладку канала подачи масла 3.

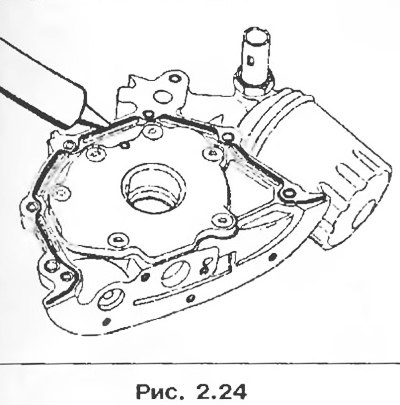

2. Наложите слой герметика Rhodorseal 5661 на привалочную поверхность.
Внимание! Привод масляного насоса осуществляется от двух кулачков, расположенных на коленчатом валу.
3. Установите:
- масляный насос на двигатель, тяните болты крепления с моментом 9 Нм;
- установите новый сальник на хвостовик коленчатого вала, стараясь при этом не повредить его при прохождении шлицевого участка для зубчатого шкива коленчатого вала.
4. Запрессуйте сальник с помощью оправки Mot. 1355.
5. Установите маслоприемник с новым уплотнительным кольцом.
6. Очистите привалочные поверхности (блока цилиндров, поддона картера).
7. Установите поддон картера. Затяните болты с моментом 10 Нм.
8. Установите:
- ремень привода газораспределительного механизма (см. раздел «Ремень привода газораспределительного механизма»);
- новые ремни привода генератора и насоса усилителя рулевого управления.
