| Моменты затяжки | |
| Болты крепления водяного насоса | 10 Нм |
| Болты крепления внутреннего кожуха привода ГРМ | 9 Нм |
| Болты крепления генератора | 21 Нм |
Снятие
Установите автомобиль на двухстоечный подъемник.
Отключите аккумуляторную батарею.
Снимите:
- верхнюю крышку двигателя.
- болты крепления защиты поддона картера двигателя,
- защитный экран.
Снимите передний бампер.
Слейте жидкость из системы охлаждения двигателя.
Снимите:
- ремень привода вспомогательного оборудования,
- ремень привода ГРМ.
Отсоедините провода от генератора.

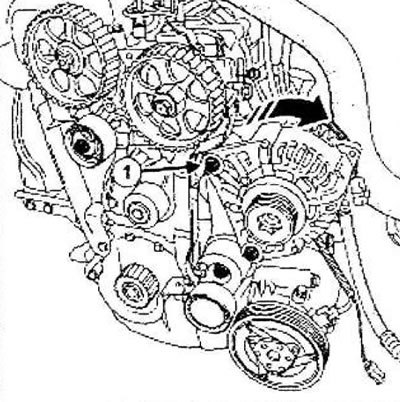

Отверните верхний болт (1) крепления генератора.
Ослабьте затяжку болта нижнего крепления генератора.
Отклоните генератор в сторону от двигателя.
Снимите:

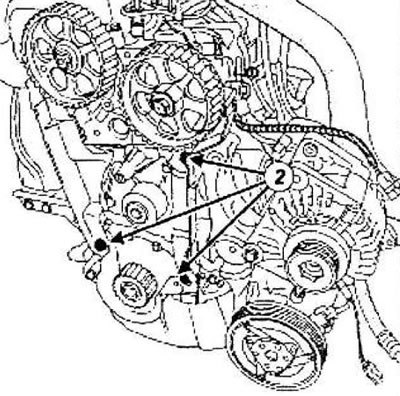

- болты (2) крепления внутреннего кожуха привода ГРМ,
- внутренний кожух привода ГРМ.
Снимите:

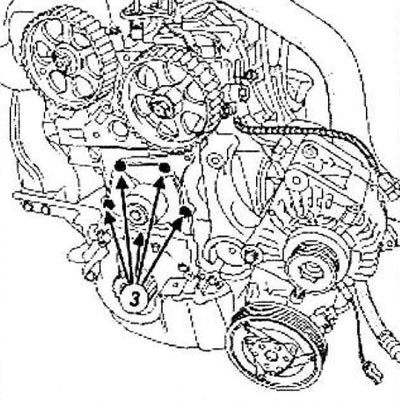

- болты крепления (3) водяного насоса,
- водяной насос прокладку водяного насоса.
(Информация скопирована с сайта: AutoInstruction.ru)
Установка
Детали, подлежащие обязательной замене: прокладка водяного насоса.
Протрите очистителем поверхностей:
- привалочную плоскость водяного насоса в случае его повторного использования,
- привалочную плоскость блока цилиндров.
Внимание!
- Не скоблите привалочные поверхности алюминиевых деталей. так как любое повреждение привалочной поверхности может привести к утечкам топлива.
- Для обеспечения герметизации привалочные поверхности должны быть чистыми, сухими и без следов масла (не касайтесь их пальцами).
Нанесите суперэффективный очиститель для привалочных поверхностей на подлежащие очистке участки.
Выждите примерно 10 минут.
Удалите остатки деревянным шпателем
Окончательно очистите детали с помощью матировочного тампона.
Внимание! Для обеспечения герметизации привалочные поверхности должны быть чистыми, сухими и без следов масла (не касайтесь их пальцами).
Обезжирьте очистителем поверхностей привалочные плоскости.
Уплотнительная прокладка термостата на водяном насосе подлежит обязательной замене.
Установите:
- водяной насос с новой прокладкой,
- болты крепления водяного насоса.

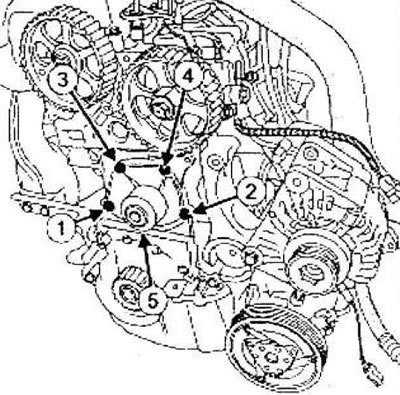

Затяните в указанном порядке (1) (2) (3) (4) (5) требуемым моментом болты крепления водяного насоса (10 Нм).
Нанесите одну-две капли состава FRENETAN-CHE на болты крепления водяного насоса.
Установите внутренний кожух привода ГРМ.
Затяните требуемым моментом болты крепления внутреннего кожуха привода ГРМ (9 Нм).
Установите генератор.
Затяните требуемым моментом болты крепления генератора (21 Нм).
Подсоедините к генератору провода.
Установите:
- ремень привода ГРМ,
- ремень привода вспомогательного оборудования.
Заправьте жидкостью систему охлаждения двигателя.
Установите передний бампер.
Установите:
- защиту поддона картера двигателя,
- болты крепления защиты поддона картера двигателя,
- верхнюю крышку двигателя.
Подключите аккумуляторную батарею.
Удалите воздух из системы охлаждения двигателя.
