Снятие
Отключите аккумуляторную батарею.
Снимите:
- защиту топливораспределительной рампы,
- глушитель шума впуска.
Отсоедините:
- шланги гидроусилителя рулевого управления на электровентиляторе,

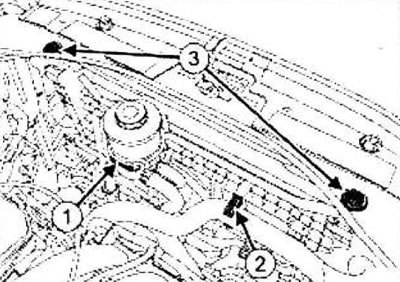

- бачок насоса гидроусилителя рулевого управления от кронштейна в точке (1),
- шланг охлаждения двигателя в точке (2).

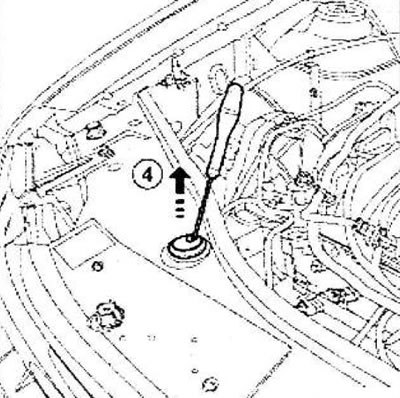

Нажмите на защелки установочных штифтов (3) электровентилятора системы охлаждения двигателя с помощью отвертки и сдвиньте ихло направлению стрелки (4).
 |
 |
Подвяжите бачок насоса гидроусилителя рулевого управления к двигателю.
Снимите кронштейн бачка насоса гидроусилителя рулевого управления.
Модели с отопителем

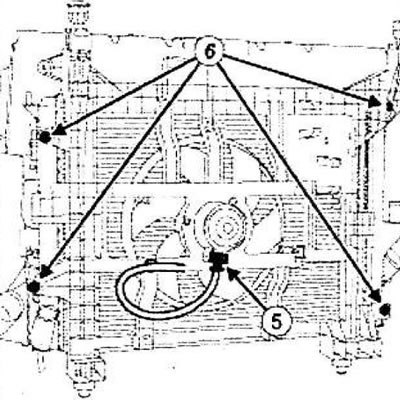

Разъедините разъем электровентилятора системы охлаждения двигателя (5).
Отсоедините жгут проводов электровентилятора от системы охлаждения двигателя.
Отведите в сторону от электровентилятора системы охлаждения двигателя следующие элементы.
Отверните болты крепления радиатора системы охлаждения двигателя (6).
Модели с кондиционером
Отсоедините:

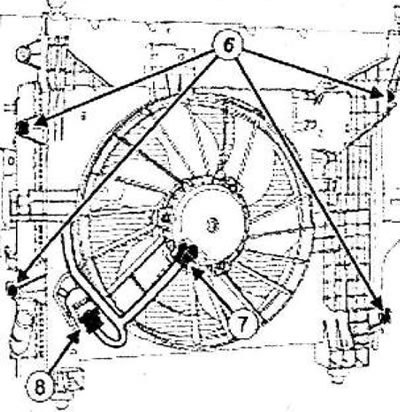

- разъем электровентилятора системы охлаждения двигателя (7),
- разъем резистора электровентилятора системы охлаждения двигателя (8).
Отсоедините жгут проводов электровентилятора от системы охлаждения двигателя.
Отведите в сторону от электровентилятора системы охлаждения двигателя следующие элементы.
Отверните болты крепления радиатора системы охлаждения двигателя (6).

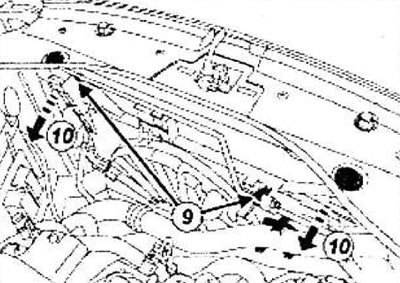

Отсоедините крепления соединительного трубопровода между конденсатором и редуктором в точке (9).
Внимание! Во избежание утечки хладагента не повредите (не деформируйте, не перегибайте и т. п.) трубопровод.
Потяните электровентилятор по направлению стрелки (10), проведя его под соединительным трубопроводом между конденсатором и редуктором.
Все модели
Примечание: При выполнении этой операции не повредите охлаждающие ребра (радиатора, конденсора и др.).
Снимите электровентилятор системы охлаждения двигателя через верх автомобиля.
В случае замены
Снимите с электровентилятор системы охлаждения двигателя:
- держатели шлангов гидроусилителя рулевого управления,
- держатель проводки.
Установка
В случае замены установите на электровентиляторе системы охлаждения двигателя:
- держатели шлангов гидроусилителя рулевого управления,
- держатель проводки.
Установка производится в порядке, обратном снятию.
Подключите аккумуляторную батарею.
Проверка работы электровентилятора системы охлаждения двигателя
Запустите двигатель.
Отсоедините колодку проводов от температуры охлаждающей жидкости.
Проверьте работу электровентилятора охлаждения двигателя.
Подсоедините:
- разъем датчика температуры охлаждающей жидкости,
- датчика системы.
Остановите двигатель.
