Снятие
Установите автомобиль на двухстоечный подъемник.
Снимите:
- верхнюю крышку двигателя,
- болты крепления защиты поддона картера двигателя,
- защиту поддона картера двигателя,
- корпус воздушного фильтра, гайки крепления расширительного бачка.
Сдвиньте расширительный бачок в сторону.
Отсоедините:
- трубопровод (1) от вакуумного насоса,
- воздухопровод между воздушным охладителем и блоком рециркуляции отработавших газов в точке (2).
Модели с двигателем К9К, версия 796

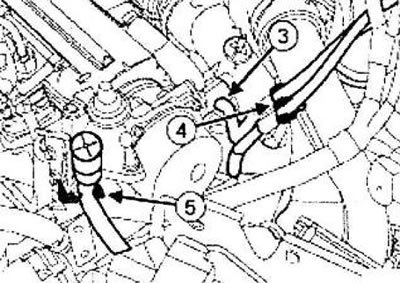

Отсоедините трубопровод электромагнитного клапана рециркуляции ОГ в точке (3).
Отсоедините:
- трубопровод системы охлаждения электромагнитного клапана рециркуляции ОГ в точке (4),
- сапун от коробки передач в точке (5).
Все модели
Отведите в сторону воздуховод между воздушным охладителем и блоком рециркуляции ОГ.

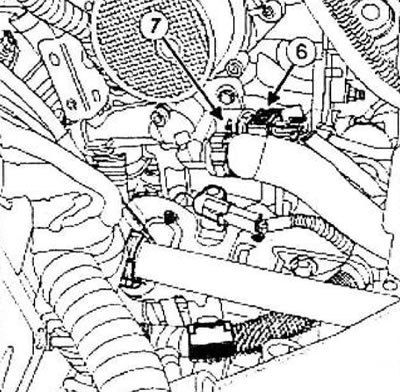

Отсоедините колодку проводов (6) от датчика температуры охлаждающей жидкости.
Снимите:

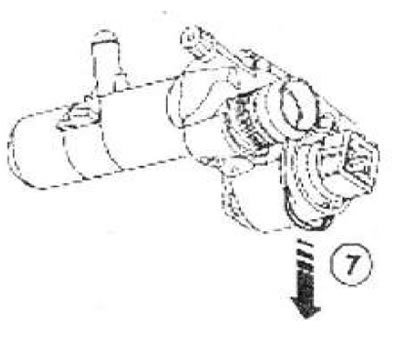

- держатель (7) датчика температуры охлаждающей жидкости,
- датчик температуры охлаждающей жидкости,
- уплотнительное кольцо датчика температуры охлаждающей жидкости.
 |
 |
Установка
Детали, подлежащие обязательной замене: уплотнительная прокладка датчика температуры охлаждающей жидкости.
Очистите и обезжирьте с помощью очистителя поверхностей:
- посадочную поверхность датчика температуры охлаждающей жидкости в случае повторного использования,
- корпус термостата.
Установите:
- новую прокладку датчика температуры охлаждающей жидкости на датчик температуры охлаждающей жидкости,
- датчика температуры охлаждающей жидкости,
- держатель датчика температуры охлаждающей жидкости.
Подсоедините разъем датчика температуры охлаждающей жидкости.
Установите воздухопровод между воздушным охладителем и блоком рециркуляции отработавших газов.
Присоедините:
- воздухопровод на блоке рециркуляции отработавших газов,
- штуцер вакуумного насоса.
Модели с двигателем К9К, версия 796
Присоедините трубопровод клапана рециркуляции ОГ к вакуумному насосу.
Защелкните:
- трубку сообщения с атмосферой коробки передач,
- трубопроводы электромагнитного клапан а рециркуляции ОГ.
Все модели
Установите расширительный бачок.
Затяните требуемым моментом гайки расширительного бачка {8 Нм).
Установите:
- корпус воздушного фильтра,
- защиту поддона картера двигателя,
- болты крепления защиты поддона картера двигателя,
- верхнюю крышку двигателя.
Выполните:
- доведите до нормы уровень охлаждающей жидкости,
- удалите воздух из системы охлаждения двигателя.
