Снятие
Установите автомобиль на двухстоечный подъемник.
Отключите аккумуляторную батарею.
Снимите:
- верхнюю крышку двигателя,
- воздухозаборный патрубок,
- передний бампер.
Модели с отопителем
Отсоедините:
- шланги гидроусилителя рулевого управления на электровентиляторе,
- бачок насоса гидроусилителя рулевого управления (1) от кронштейна в точке (2).
Подвяжите бачок насоса гидроусилителя рулевого управления к двигателю.
Снимите кронштейн бачка насоса гидроусилителя рулевого управления.

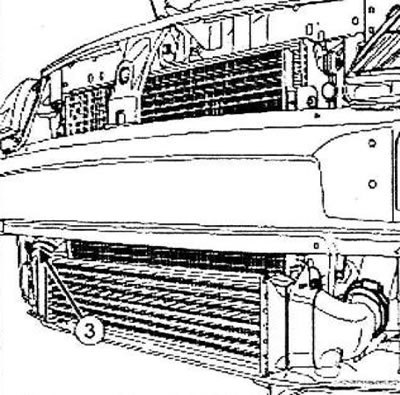

Отсоедините трубопровод воздушного охладителя в точке (3).
Отсоедините от крепления (4):
- закрепите трубопровод воздушного охладителя на электровентиляторе системы охлаждения двигателя,
- шланг охлаждения двигателя.

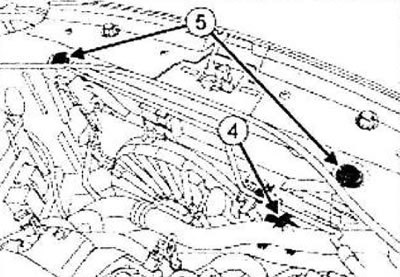

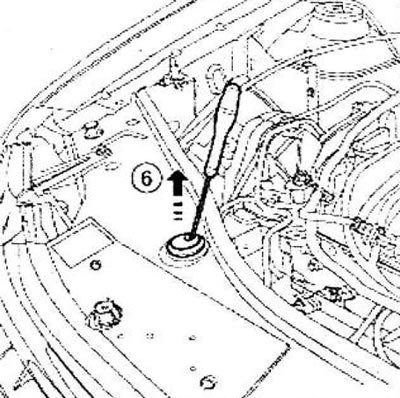

Нажмите на защелки установочных штифтов (5) электровентилятора системы охлаждения двигателя с помощью отвертки и сдвиньте их по направлению стрелки (6).
 |
 |
Модели с отопителем
Разъедините разъем электровентилятора системы охлаждения двигателя (7).
Отсоедините жгут проводов электровентилятора от системы охлаждения двигателя.
Отведите в сторону от электровентилятора системы охлаждения двигателя следующие элементы.

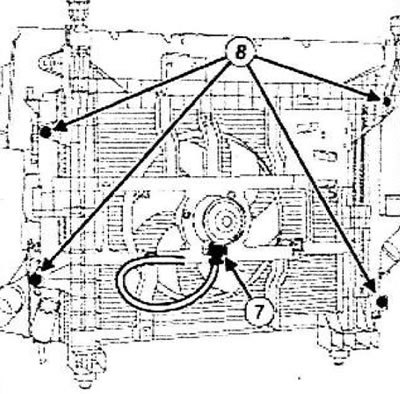

Отверните болты крепления радиатора системы охлаждения двигателя (8).
Модели с кондиционером
Отсоедините:
- разъем электровентилятора системы охлаждения двигателя (9),
- разъем резистора электровентилятора системы охлаждения двигателя (10).
Отсоедините жгут проводов электровентилятора от системы охлаждения двигателя.
Отведите в сторону от электровентилятора системы охлаждения двигателя следующие элементы.

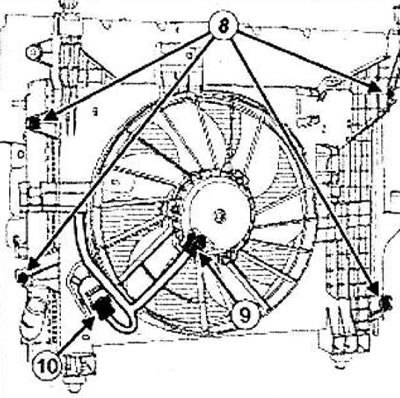

Отверните болты крепления радиатора системы охлаждения двигателя (8).
Отсоедините крепления соединительного трубопровода между конденсатором и редуктором в точке (11).
Внимание! Во избежание утечки хладагента не повредите (не деформируйте, не перегибайте и т. п.) трубопровод.

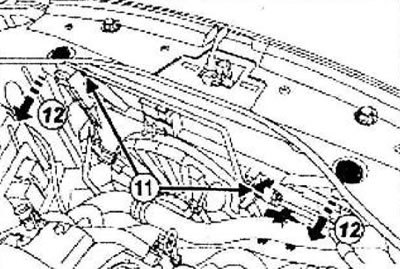

Потяните электровентилятор по направлению стрелки (12) , проведя его под соединительным трубопроводом между конденсатором и редуктором.
Все модели
Примечание: При выполнении этой операции не повредите охлаждающие ребра (радиатора, конденсора и др.).
Снимите электровентилятор системы охлаждения двигателя через верх автомобиля.
В случае замены
Снимите с электровентиля тора системы охлаждения двигателя:
- держатели шлангов гидроусилителя рулевого управления,
- зажим крепления проводов,
- крепления кронштейна воздухопровода воздушного охладителя и шланг системы охлаждения электровентилятора.
Установка
В случае замены установите на электровентиляторе системы охлаждения двигателя:
- держатели шлангов гидроусилителя рулевого управления,
- зажим крепления проводов,
- крепления кронштейна воздухопровода воздушного охладителя и шланг системы охлаждения электровентилятора.
Установка производится в порядке, обратном снятию.
Подключите аккумуляторную батарею.
Проверка работы электровентилятора системы охлаждения двигателя
Запустите двигатель.
Отсоедините колодку проводов от датчика температуры охлаждающей жидкости.
Проверьте работу электровентилятора системы охлаждения двигателя.
Подсоедините разъем датчика температуры охлаждающей жидкости.
Остановите двигатель.
