Снятие
1. Снимите распредвал и толкатели.
2. Снимите впускной и выпускной коллекторы.
3. Снимите шкив топливного насоса высокого давления.
4. Отвинтите болты и снимите подвеску двигателя с передней части двигателя.
5. Снимите оставшуюся электропроводку, шланги и элементы их поддержки, связанные с головкой блока цилиндров.
6. Постепенно и последовательно отвинтите болты крепления головки блока цилиндров в порядке, обратном показанному на рис. Последовательность затягивания болтов крепления головки блока цилиндров. Извлеките болты вместе с шайбами.
7. Отделите головку блока цилиндров от блока цилиндров, используя для этого два металлических стержня с концами, загнутыми под 90° и установленными в отверстие для болтов крепления головки.
8. Снимите головку блока цилиндров с блока и снимите прокладку.
Подготовка к установке
1. Очистите сопрягаемые поверхности головки блока цилиндров и блока цилиндров.
2. Проверьте состояние сопрягаемых поверхностей головки блока цилиндров и блока цилиндров на наличие рисок, царапин и других повреждений. Если дефекты неглубокие, удалите их шлифованием, в противном случае необходима замена детали.
3. Подберите прокладку необходимой толщины. Болты крепления головки блока цилиндров используйте только новые.
Установка
1. Тщательно протрите поверхности сопряжения головки блока цилиндров и блока цилиндров. Проверьте, что два направляющих штифта находятся в своих гнездах в блоке цилиндров.
2. Установите новую прокладку головки блока цилиндров на блок цилиндров.

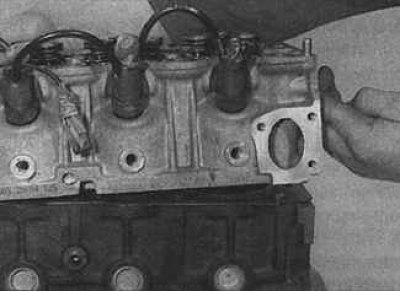

3. Установите головку блока цилиндров на блок цилиндров.
4. Смажьте резьбовую часть и обратную сторону головок болтов крепления головки блока цилиндров средством Molykote Rapid Plus или любым высококачественным материалом.
5. Плавно установите каждый болт в свое отверстие и завинтите его рукой.
6. Постепенно и в указанной последовательности (см. рис. Последовательность затягивания болтов крепления головки блока цилиндров) затяните болты крепления головки блока цилиндров требуемым моментом.
7. Используя специальный шаблон, повторно затяните болты на требуемый угол.
8. Остальные действия по установке производятся в последовательности, обратной снятию.
9. После установки двигателя на автомобиль запустите двигатель и прогрейте его, пока вентилятор системы охлаждения не включится как минимум два раза. Выключите двигатель и охлаждайте его 3,5 часа. Затем снимите крышку головки блока цилиндров, снимите остаточное давление в системе охлаждения, удаляя крышку расширительного бачка, и подтяните болты крепления головки блока цилиндров следующим образом.
10. Постепенно и в последовательности, показанной на рис. Последовательность затягивания болтов крепления головки блока цилиндров, ослабьте по одному каждый болт крепления, затяните каждый болт требуемым моментом и доверните на требуемый угол.
11. Установите крышку головки блока цилиндров и пробку расширительного бачка системы охлаждения.
