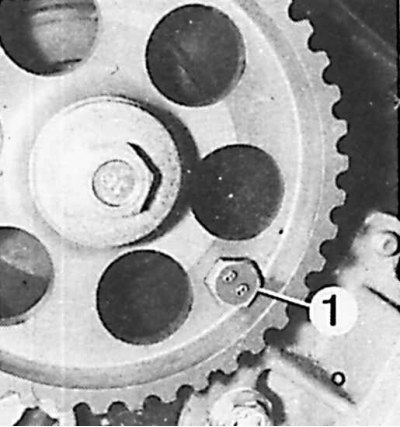

Фиксация распределительного вала
1 – блокирующий болт
Зазор клапанов необходимо регулировать только в случаях обнаружения повышенного расхода топлива, неправильной регулировки, замены или доводки клапанов, замены толкателей или распределительного вала.
Проверка
Зазор клапанов проверяется при холодном двигателе.
1. В двигателях без наддува извлеките воздушный канал.
2. В двигателях с турбонаддувом извлеките радиатор наддува.
3. Снимите крышку головки.
4. Вывинтите свечи накаливания.
5. Снимите правый шкив и кожух.
6. Проверьте зазоры клапанов в два этапа:
- доведите до состояния открытия клапана цилиндра №4. Проверьте зазоры клапанов цилиндров №: 1 - впускной, 1 - выпускной, 2 - впускной, 3 - выпускной;
- доведите до состояния открытия клапана цилиндра №1. Проверьте зазоры клапанов цилиндров №: 4 - впускной, 4 - выпускной, 3 - впускной, 2 - выпускной.
Зазоры клапанов (двигатель холодный)
| Впускной клапан | 0,15 мм |
| Выпускной клапан | 0,30 мм |
| Допуск | ± 0,08 мм |

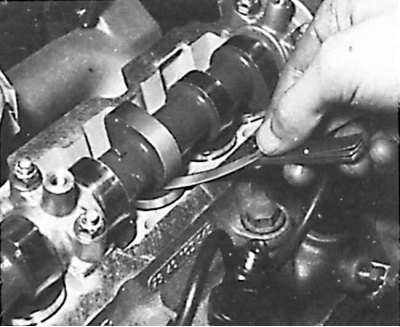

Регулировка
1. Проверьте зазоры клапанов в соответствии с описанным выше методом и запишите измеренные значения.
2. Ослабьте приводной ремень распределительного вала и снимите его со шкива распределительного вала.
3. Заблокируйте шкив распределительного вала с помощью специального болта и вывинтите болт крепления.
4. Снимите шкив.
5. Снимите крышки подшипников распределительного вала и распределительный вал.

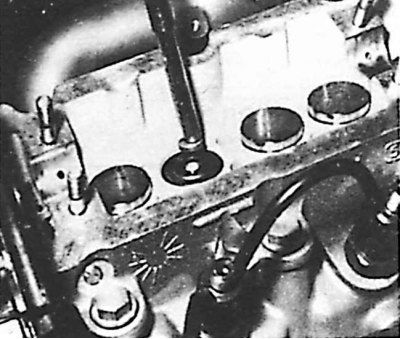

6. Снимите толкатели и установите их по порядку.
7. Извлеките регулировочные пластины и измерьте их толщину.
8. Определите необходимую толщину регулировочных пластин:
- если измеренный зазор слишком мал, то следует установить пластинку меньшей толщины (см. табл. Пример А);
- если измеренный зазор слишком большой, то следует установить пластинку большей толщины (см. табл. Пример В).
Внимание! После замены одной из деталей системы газораспределения или после притирки клапанов следует установить 8 регулирующих пластинок толщиной не менее 2,425 мм.
9. Установите толкатели с регулировочными пластинками необходимой толщины.
10. Установите новые уплотнительные кольца.
11. Установите шкив распределительного вала.
12. Проверьте установку распределительного вала.
13. Установите и отрегулируйте натяжение зубчатого ремня.
14. Установите кожух распределительного привода.
15. Установите уплотнитель, закрепите крышку головки блока цилиндров и другие демонтированные детали.
Примеры регулировки зазоров клапанов
Пример А
| Требуемый зазор | 0,15 мм (впуск) |
| Измеренный зазор | 0,25 мм |
| Разница | 0,10 мм |
| Толщина установленной пластины | 2,35 мм |
| Толщина пластины, которую следует установить | 2,45 мм |
| Получившийся зазор | 0,15 мм |
Пример В
| Требуемый зазор | 0,30 мм (выпуск) |
| Измеренный зазор | 0,25 мм |
| Разница | -0,05 мм |
| Толщина установленной пластины | 2,925 мм |
| Толщина пластины, которую следует установить | 2,875 мм |
| Получившийся зазор | 0,30 мм |
