Проходя через масляный фильтр, очищенное масло поступает в главную масляную магистраль. В ней установлен датчик аварийного падения давления масла, который, включая контрольную лампу в комбинации приборов, сигнализирует о низком давлении масла. В масляном фильтре есть перепускной клапан, через который в случае сильного загрязнения фильтра неочищенное масло поступает сразу в масляную магистраль.
Из главной магистрали по каналам масло под давлением подается для смазки коренных подшипников коленчатого вала и далее через каналы в коленчатом валу к шатунным подшипникам. Для охлаждения поршней масло через форсунки разбрызгивается на нижнюю часть поршней.
Внимание! Не заливайте моторное масло выше метки «Max» на указателе (щупе), так как несгоревшее масло может попасть в систему выпуска и повредить каталитический нейтрализатор.
По каналам масло подается к головке блока цилиндров для смазки подшипников распределительных валов и в гидравлические толкатели.
Масляный насос установлен в передней крышке и приводится с помощью двух лысок на валу.
Герметичность соединения между масляным насосом и блоком цилиндров обеспечивается с помощью силиконовой композитной пасты-герметика.

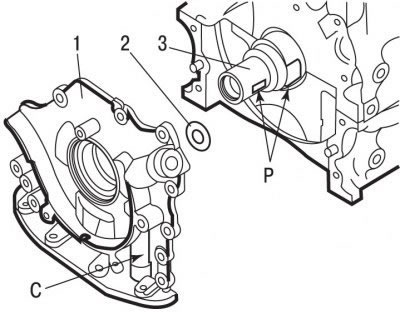

Рис. 4.22. Передняя крышка двигателя с масляным насосом: 1 - передняя крышка с масляным насосом; 2 - сальник; 3 - коленчатый вал; С - редукционный клапан; Р - лыски привода масляного насоса
Герметичность между выходным отверстием масляного насоса и каналом в блоке цилиндров обеспечивается с помощью сальника квадратного сечения 2 (рис. 4.22).
Редукционный клапан С давления масла расположен в передней крышке.
(Смотрите полную версию на сайте Autoinstruction)
Наличие регулятора давления масла в канале для подвода масла к подшипникам распределительного вала служит для ограничения давления масла в верхней части двигателя.
Дренажный масляный клапан встроен в головку блока цилиндров на уровне канала для подачи масла вверх, что обеспечивает некоторый резерв масла в верхней части двигателя для гидравлических толкателей.
Датчик давления масла расположен со стороны выпускной системы двигателя слева от идентификационной таблички двигателя.
Электрический датчик уровня масла расположен на уровне масляного поддона со стороны впускного коллектора на блоке цилиндров.
Масляный фильтр с бумажным фильтрующим элементом установлен на опоре теплообменника масла/охлаждающей жидкости.
