Слитую охлаждающую жидкость необходимо собрать и утилизировать.
Слив охлаждающей жидкости следует осуществлять на холодном двигателе.
Внимание! При открывании крышки расширительного бачка на горячем двигателе необходимо соблюдать осторожность, так как выходящие пары могут привести к сильным ожогам. Для этого закройте крышку расширительного бачка толстым слоем ткани и медленно отвинтите ее до появления шипящего звука. После прекращения шипения медленно отвинтите и снимите крышку с расширительного бачка.
Снимите крышку расширительного бачка.
Снимите пластиковую поперечину ветрового стекла.
Установите под двигателем приемный поддон для сбора охлаждающей жидкости.

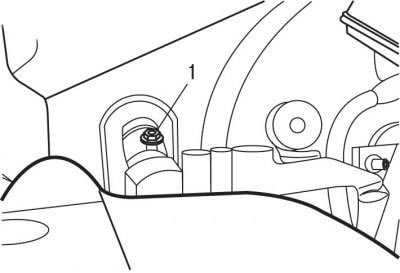

Рис. 4.24. Расположение болта (1) удаления воздуха из системы охлаждения дизельного двигателя DV4TD
Отвинтите болт 1 (рис. 4.24) для удаления воздуха из системы охлаждения.

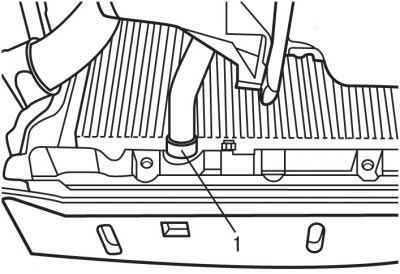

Рис. 4.25. Место установки шланга на нижний патрубок (1) радиатора
Ослабьте хомут, снимите шланг с нижнего патрубка радиатора 1 (рис. 4.25), слейте охлаждающую жидкость из радиатора и шланга.

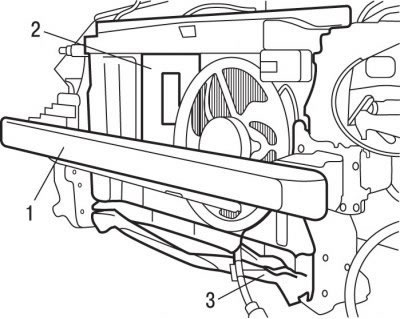

Рис. 4.1. Расположение поперечины передней панели (1), кассеты охлаждения в сборе (2) вместе с радиатором и нижней поперечины (3) передней панели

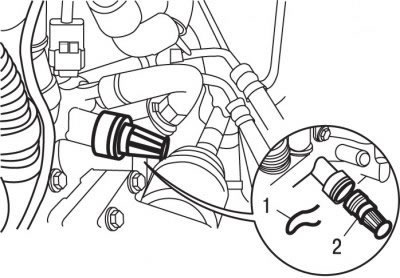

Рис. 4.26. Расположение фиксатора (1) сливной пробки (2) охлаждающей жидкости
Извлеките фиксатор 1 (рис. 4.1 4.26), снимите сливную пробку 2 и слейте охлаждающую жидкость из системы охлаждения двигателя.
После слива охлаждающей жидкости установите на место сливную пробку 1 с новым уплотнительным кольцом и закрепите ее новым фиксатором.
Если охлаждающая жидкость сильно загрязнена, промойте систему охлаждения. Так как охлаждающую жидкость невозможно слить полностью из системы охлаждения, рекомендуется каждый раз при сливе охлаждающей жидкости промывать систему охлаждения.

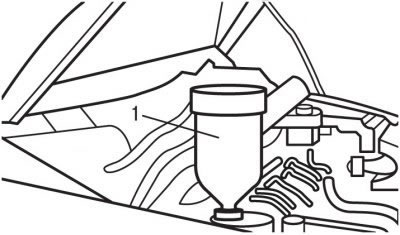

Рис. 3.47. Установка на расширительный бачок специальной емкости 0173/2 (1) для заливки охлаждающей жидкости
Вместо крышки расширительного бачка вверните специальную емкость 1 (см. рис. 3.47) 0173/2 для заливки охлаждающей жидкости. Это необходимо для того, чтобы полностью заполнить систему охлаждения двигателя охлаждающей жидкостью и удалить из нее воздух. При отсутствии специальной емкости ее можно изготовить самостоятельно.
Медленно заливайте охлаждающую жидкость BASF GLYSANTIN G33-23F или GUTIT ESSEX REVKOGEL 2000 в систему охлаждения.
Охлаждающую жидкость заливайте в расширительный бачок до тех пор, пока она не будет вытекать через отверстие для болта удаления воздуха. Навинтите болт 1 (см. рис. 4.24).
Для надлежащей прокачки системы охлаждения специальная емкость 1 (см. рис. 3.47) 0173/2 для заливки охлаждающей жидкости должна быть заполнена до отметки 1 л.
Пустите двигатель и дайте ему поработать при частоте вращения коленчатого вала 2000 мин-1 до окончания второго цикла охлаждения (включение-выключение вентилятора радиатора), при этом поддерживайте уровень жидкости на отметке 1 л.
Остановите двигатель.
Снимите специальную емкость 1 (см. рис. 3.47) 0173/2 для заливки охлаждающей жидкости и наверните крышку расширительного бачка.
Установите пластиковую поперечину ветрового стекла.
Примечание. Если в систему охлаждения была залита охлаждающая жидкость, не рекомендованная производителем, слейте ее из системы охлаждения. Залейте в систему охлаждения чистую воду, пустите двигатель и дайте ему поработать на холостом ходу 2 мин. Слейте воду из системы охлаждения, продуйте систему охлаждения двигателя сжатым воздухом. Залейте свежую, рекомендованную производителем, охлаждающую жидкость.
Проверьте уровень охлаждающей жидкости и при необходимости доведите его до нормы.
На горячем двигателе уровень охлаждающей жидкости должен находиться на уровне метки «Max», на холодном двигателе — между метками «Max» и «Min».
