- выключите зажигание;
- снимите декоративную крышку аккумуляторной батареи;
- отсоедините провод «массы» от аккумуляторной батареи;
- снимите грязезащитный щиток арки левого переднего колеса;

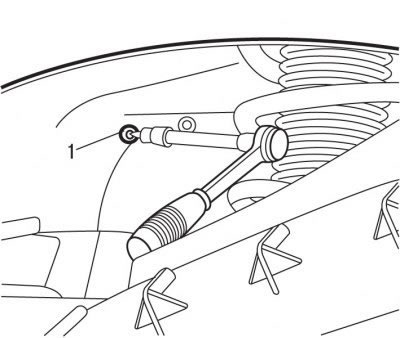

Рис. 5.20. Выворачивание болта (1) крепления опоры аккумуляторной батареи
- из-под арки левого переднего колеса выверните болт 1 (см. рис. 5.20) крепления опоры аккумуляторной батареи;
- снимите аккумуляторную батарею с автомобиля;
- снимите опору аккумуляторной батареи;
- освободите из зажимов жгут проводов и отведите его в сторону;
- выверните три болта и снимите опоры жгута проводов;
- отверните гайку и снимите положительный провод с клеммы тягового реле стартера и отведите его в сторону;
- отсоедините электрический разъем от клеммы тягового реле стартера;

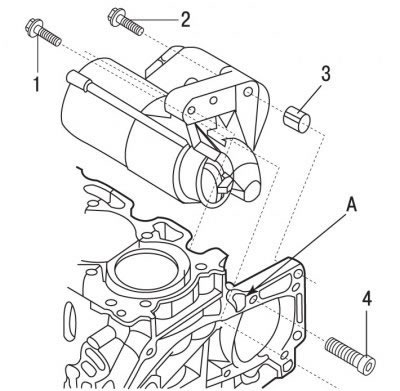

Рис. 9.4. Крепление стартера: 1, 2, 4 - болты крепления стартера; 3 - центрирующая втулка; А - место установки длинного болта 4
- отверните болты 1, 2 и 4 (рис. 9.4) крепления стартера и снимите стартер снизу автомобиля. Отметьте расположение А более длинного болта 4 крепления стартера.
Для установки стартера:
- убедитесь, что центрирующая втулка 3 установлена на стартере;
- установите стартер и закрепите его более длинным болтом 4, затянув его моментом 20 Н·м;
- вверните болты 1 и 2 крепления стартера и затяните их моментом 20 Н·м;
- подсоедините электрический разъем к клемме тягового реле стартера;
- затяните гайку крепления провода к положительной клемме тягового реле стартера моментом 20 Н·м;
- установите опоры жгута проводов и закрепите их тремя болтами;
- установите на место аккумуляторную батарею;
- подсоедините провод «массы» к аккумуляторной батарее;
- инициируйте все электронные системы.
