- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
- слейте жидкий хладагент из контура системы кондиционера воздуха;
- слейте охлаждающую жидкость из системы охлаждения двигателя;
- снимите панель приборов;

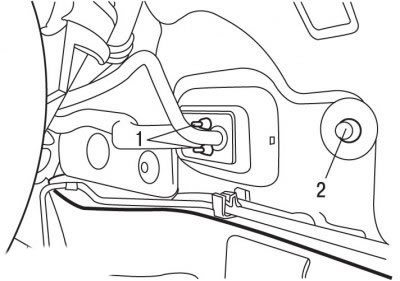

Рис. 10.111. Расположение гаек (1) и болта (2) крепления элементов климатической установки к перегородке моторного отсека
- в моторном отсеке выверните две гайки 1 (рис. 10.111) и выверните на несколько оборотов болт 2;

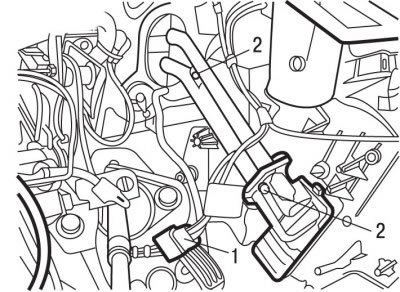

Рис. 10.112. Расположение электрического разъема (1) и болтов (2) крепления блока климатической установки
- отсоедините от блока климатической установки электрический разъем 1 (рис. 10.112);
- выверните болты 2 и 3 крепления блока климатической установки;
- отведите назад блок климатической установки и снимите центрирующие штифты;
- отсоедините трубку слива, воды расположенную под климатической установкой;
- снимите блок климатической установки.
Для установки блока климатической установки:
- установите блок климатической установки и подсоедините к нему трубку слива воды;

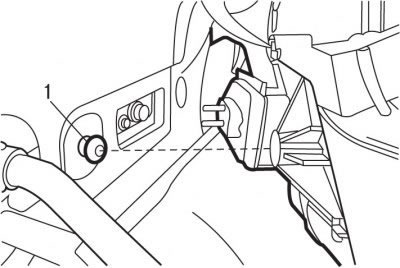

Рис. 10.113. Правильность расположения блока климатической установки обеспечивается центрирующим штифтом (1)
- установите в правильное положение блок климатической установки с помощью центрирующего штифта 1 (рис. 10.113).
Дальнейшую установку проводите в последовательности, обратной снятию, с учетом следующего:
- залейте охлаждающую жидкость в систему охлаждения двигателя;
- заполните контур системы кондиционирования воздуха;
- подсоедините провод «массы» к аккумуляторной батарее;
- проверьте работу электрического оборудования;
- инициируйте все электронные системы.
