- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
- снимите датчик радиатора отопителя;

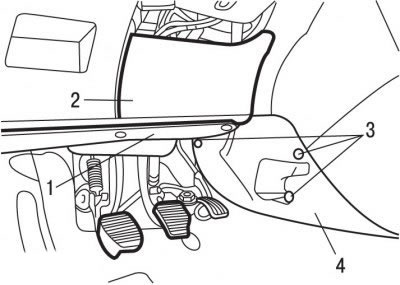

Рис. 10.116. Расположение панелей: 1 - нижняя панель; 2 - панель отделки под рулевой колонкой; 3 - винты крепления; 4 - боковая стенка центральной консоли
- снимите нижнюю панель 1 (рис. 10.116), расположенную под панелью приборов;
- выверните болты 3 и снимите боковую стенку 4 центральной консоли;
- снимите панель отделки 2 под рулевой колонкой, освободив ее из фиксаторов и потянув вниз
- снимите декоративный кожух с двигателя;
- в моторном отсеке около перегородки моторного отсека зажимами пережмите шланги, идущие к радиатору отопителя;

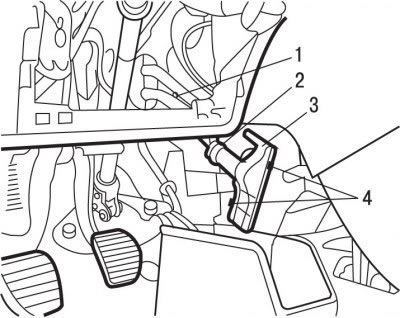

Рис. 10.117. Снятие радиатора отопителя: 1, 2 - винты; 3 - радиатор отопителя; 4 - фиксаторы
- выверните винты 1 и 2 (рис. 10.117);
- установите емкость под штуцера радиатора отопителя;
- освободите фиксаторы 4 и извлеките радиатор отопителя 3 из гнезда;
Внимание! При извлечении радиатора отопителя из гнезда трубки входа и выхода охлаждающей жидкости должны сами собой отсоединиться.
- снимите радиатор отопителя.
Для установки радиатора отопителя:

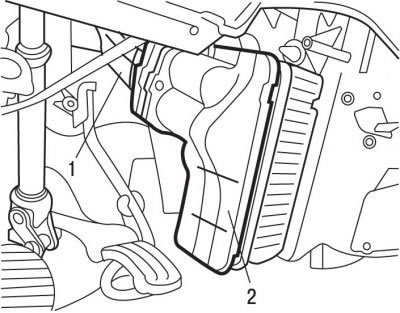

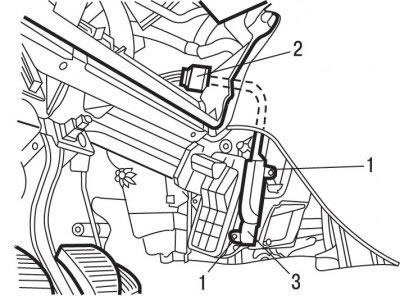

Рис. 10.118. Подсоединение трубок (1) входа и выхода охлаждающей жидкости к радиатору отопителя (2)
Рис. 10.118. Подсоединение трубок (1) входа и выхода охлаждающей жидкости к радиатору отопителя (2)
- частично вставьте радиатор отопителя 2 (рис. 10.118) в гнездо;
- подсоедините трубки 1 входа и выхода охлаждающей жидкости и вдвиньте радиатор отопителя в гнездо.
Дальнейшую установку проводите в последовательности, обратной снятию, с учетом следующего:
- установите на место датчик радиатора отопителя;
- долейте охлаждающую жидкость;
- подсоедините провод «массы» к аккумуляторной батарее;
- проверьте работу электрического оборудования;
- инициируйте все электронные системы.
