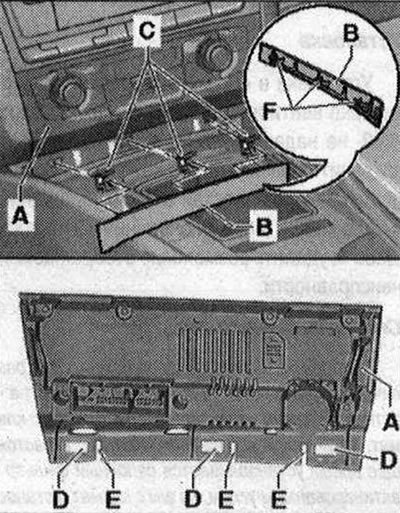

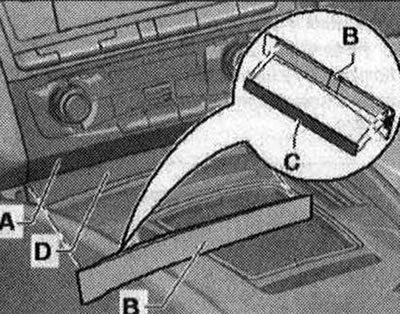

Как запчасть, эта накладка -В- уже поставляется с наклеенной двухсторонней клейкой лентой -С-. Если накладку -В- при замене блока управления и индикации, блока управления Climatronic -J255-A- повторно использовать, удалить клейкую ленту -С-с накладки -В-. Почистить клеящую поверхность на накладке -В-, как описано в инструкции по применению и обработке клейкой ленты. Приклеить затем накладку -В- полоской (размер: 204 мм х 10 мм) двухсторонней клейкой ленты -С- с толщиной ок 1,2 мм (напр., клейкой лентой D 438 515 А1). В начале производства эта накладка -В- закреплялась скобами -С- в пазах -D- блока управления и индикации, блока управления Climatronic -J255- -А-. В дальнейшем накладка -В- была заменена на исполнение, которое закреплялось подходящей двухсторонней клейкой лентой. У этой накладки -В- уже отсутствуют фиксаторы -F-.
Поскольку пазы -D- и шлицы -Е- нельзя сделать самостоятельно, то в качестве запчасти предлагается только накладка -В- в исполнении, которое прикрепляется двухсторонней клейкой лентой к блоку управления и индикации, блоку управления Climatronic -J255- -А-.
Снятие блока управления и индикации климат, установки (б/у Climatronic-J255-)
Инструкция. Оба исполнения ("Basis" или "Komfort") блока управления и индикации климат, установки, блока управления Climatronic -J255-снимаются и устанавливаются одинаково.
Текст предоставлен порталом (www.autoinstruction.ru)

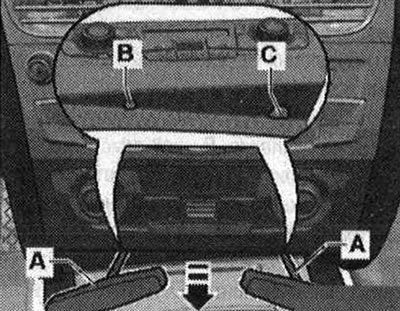

Опросить кодировку и адаптацию блока управления и индикации климат, установки, блока управления Climatronic -J255- через функцию "Замена блока управления" ведомого поиска неисправностей (при необходимости замены блока управления и индикации климат, установки, блока управления Climatronic -J255-). Во избежание повреждения центральной консоли и блока управления и индикации кондиционера, блок управления Climatronic -J255-, не следует при снятии применять силу. Не повредить поверхность центральной консоли при снятии (при необходимости накрыть ее). Выключить зажигание. Ввести крюк -3438- -В-, как указано на рис., в одно из отверстий -С- или -D-блока управления и индикации климат, установки, блока управления Climatronic -J255--А-.

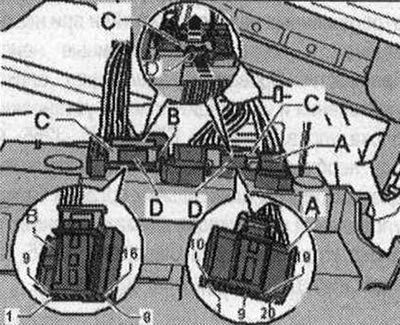

Осторожно вынуть блок управления и индикации кондиционера, блок управления Climatronic -J255-, -в направлении стрелки-из центральной консоли. Б/у и индикации климат, установки, блок управления Climatronic -J255- удерживается в центральной консоли с помощью зажимов (слева и справа). Отсоединить штекерные разъемы блока управления и индикации системы кондиционирования, блок управления Climatronic -J255-. Отсоединить предохранитель соединения -С- штекеров -А- и -В-, втянув его в направлении стрелки -стрелка-. Надавить фиксатор -D- к штекеру -стрелка-и снять штекеры -А- и -В-.
Установка

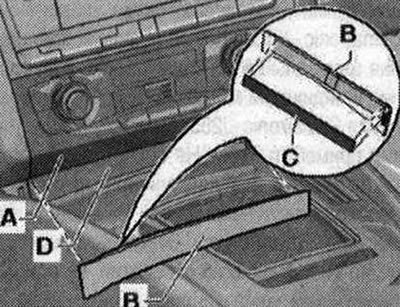

Установка в обратном порядке: при замене блока управления и индикации климат, установки, блока управления для Climatronic -J255- следует уделять особое внимание строгому соответствию. Установить накладку на блок управления и индикации. Почистить клеящую поверхность -D- на блоке управления и индикации -А- например, очистителем D 009 401 04. Установить блок управления и индикации -А-.
Как запчасть, эта накладка -В- уже поставляется с наклеенной двухсторонней клейкой лентой -О-. Если накладку -В- при замене блока управления и индикации, блока управления Climatronic -J255-A- повторно использовать, удалить клейкую ленту -0-с накладки -В-. Почистить клеящую поверхность на накладке -В-, как описано в инструкции по применению и обработке клейкой ленты. Приклеить затем накладку -В- полоской (размер: 204 мм х 10 мм) двухсторонней клейкой ленты -О- с толщиной ок 1,2 мм (напр., клейкой лентой D 438 515 А1). Установить накладку -В- клейкой лентой -С- к клеящей поверхности -D- блока управления и индикации -А- и выровнять накладку -В-. Прижать накладку -В- к клеящей поверхности -D-. После замены / снятия блока управления и индикации кондиционера, блока управления Climatronic -J255- обязательно проводить следующие работы: перекодировать блок управления и индикации климат, установки, блок управления для Climatronic -J255- (или проверить кодировку). Выполнить базовую настройку блока управления и индикации климат, установки, блока управления для Climatronic -J255-. Опросить память неисправностей модуля управления и индикации климат, установки, блок управления Climatronic -J255- (устранить причину отображённых неисправностей) и при необходимости стереть отображённые неисправности. Проверить адаптацию блока управления и индикации климат, установки, блока управления для Climatronic -J255- и при необходимости исправить. Выполнить диагностику исполнительных органов блока управления и индикации климат, установки, блока управления для Climatronic -J255- (в зависимости от конкретной жалобы).
