Инструкция. Салонный фильтр имеется в различных исполнениях (без вкладыша фильтра с активированным углем или с ним). На а/м с климат. установкой исполнения "Komfort" в настоящее время устанавливается салонный фильтр с активированным углем, на а/м с климат, установкой исполнения "Basis" в настоящее время устанавливается салонный фильтр без активированного угля. Почистить вокруг салонного фильтра в канале кондиционера перед установкой нового фильтра. На а/м с оборудованием для обучения вождению при необходимости следует снять дополнительные педали (в зависимости от исполнения на доп. педалях предусмотрены места для сервисного разъединения.

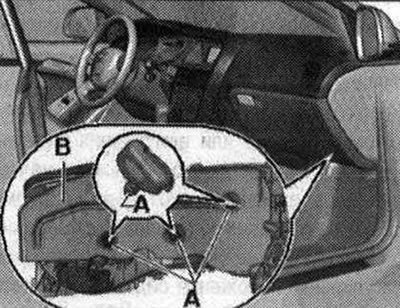

Отодвинуть пассажирское сиденье в крайнее заднее положение. Снять резьбовой зажим -А- и шумоизолирующий мат -В-.
Закрыть покрытие пола в зоне под салонным фильтром бумагой.

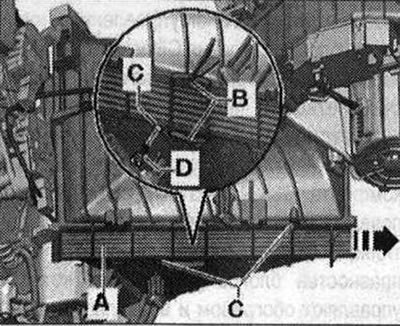

Отсоединить зажимы -В-, подвинуть крышку -А- в направлении стрелки -стрелка-и снять крышку.
Крышку -А- можно закрепить болтами -D- в точках крепления -С-, если фиксаторы -В- ее уже не держат. Извлечь салонный фильтр -А- из канала -В- климат, установки.
Установка

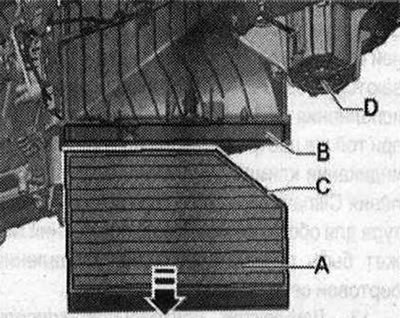

Установка в обратном порядке: после снятия салонного фильтра -А- прочистить кондиционер через канал -В- (например, пылесосом). Установить салонный фильтр -А-(прямо, скос -С- к стороне приточного вентилятора -D-). Для салонного фильтра -А-, предназначенного для данного а/м, направление потока не определено. Салонный фильтр имеется в различных исполнениях: без вкладыша фильтра с активированным углем или с ним, обращать внимание на правильное исполнение (с и без вкладыша фильтра с активированным углем).
Возможные причины образования запахов
Запах горелого масла в большинстве случаев возникает в мот. отсеке вследствие негерметичности в двигателе или в КП. Серный запах ОГ. Следствие негерметичности в системе выпуска ОГ. Следствие попадания ОГ в салон при движении задним ходом (при перемещение через облако ОГ). ОЖ отдает запахом рыбы. Следствие негерметичности в системе охлаждения двигателя или теплообменника кондиционера. Если в зависимости от выбранной температуры (при режиме "Охлаждение" слабее, чем при режиме "Обогрев") появляется запах, напоминающий запах рыбы, проверить теплообменник кондиционера на герметичность (теплообменник иногда продувается воздухом).
(Информация представлена на сайте: autoinstruction.ru)
Запах сгоревшего сцепления. Испарения от коврика для ног, дополнительно установленных чехлов сидений и т. д. Тухлый и спертый запах из водоотводящего короба. Следствие скопления и отложения различных загрязнений, как например, листвы, хвои и т. д. Следствие застоя воды в водоотводящем коробе. Проверить водостоки водоотводящего короба.
Запах из кондиционера. Запахи, возникающие в климат, установке, ощущаются как в режиме приточной вентиляции, так и в режиме рециркуляции воздуха. Если запах появляется только в режиме приточного воздуха или только в режиме рециркуляции воздуха, то причина в большинстве случаев заключается не в кондиционере. При негерметичном теплообменнике запах вытекающей ОЖ зависит зачастую от установлен ной температуры, при температурной установке "Холодно" теплообменник не продувается воздухом и запах не такой сильный. Следствие слишком большого количества конденсата в кондиционере. Проверить оба конденсатоотводчика кондиционера.
Следствие непригодности или сильного загрязнения салонного фильтра. Проверить салонный фильтр. Следствие образования отложений на пластинах испарителя. Очистить испаритель при помощи ультразвукового чистящего устройства -VAS 6189-.
