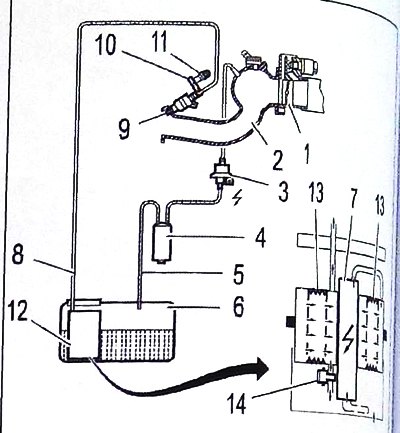

Блок-схема топливной системы «Bosch MEV 17.4»: 1 - блок дроссельной заслонки; 2 - распределитель впускного воздуха; 3 - электромагнитный клапан прокачки абсорбера; 4 - бачок адсорбера (фильтр активированным углем); 5 - трубопровод для рециркуляции паров бензина; 6 - топливный бачок; 7 - узел в сборе топливный насос и датчик уровня топлива; 8 - трубка питания топлива; 9 - топливные форсунки; 10 - рампа питания форсунок; 11 - клапан «Schrader» проверки контроля давления (в зависимости от версии); 12 - топливный насос со встроенным регулятором и фильтром; 13 - корпус топливного фильтра; 14 - регулятор давления топлива.
