ЭБУ системы впрыска
«Bosch MEV 17.4»
[
Peugeot 207
]
Главная
Пежо
200
2006-2014
Двигатель и системы
Система управления (бензин)
0

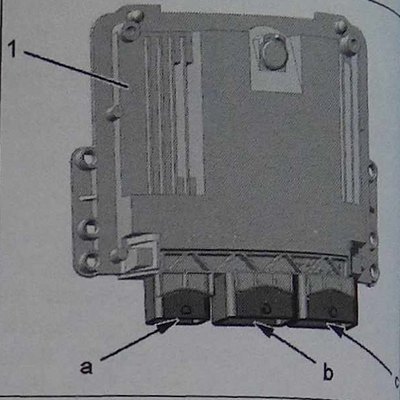

ЭБУ двигателем (1) имеет следующие разъемы:
а — серый 32-контактный разъем (СМЕ);
b — коричневый 53-контактный разъем (CMI);
с — черный 53-контактный разъем (СН).

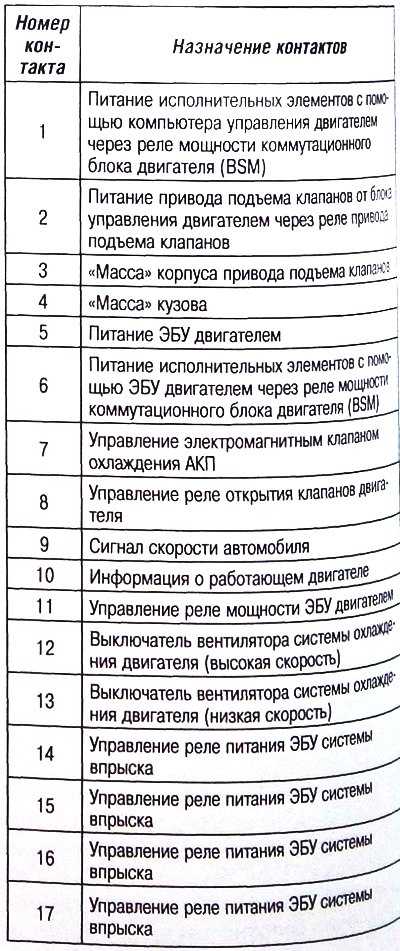

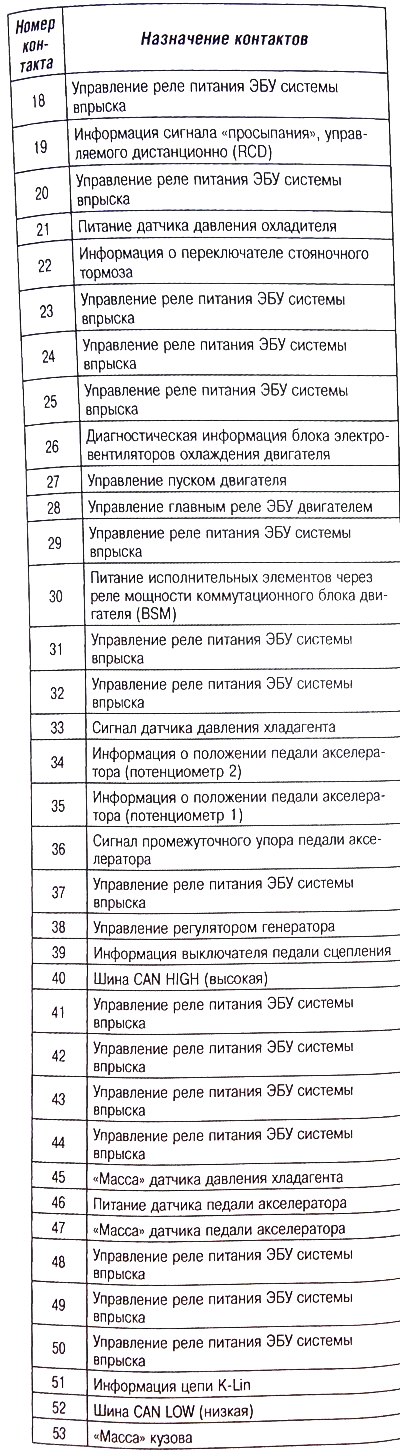

Черный 53-контактный электрический разъем (СН)

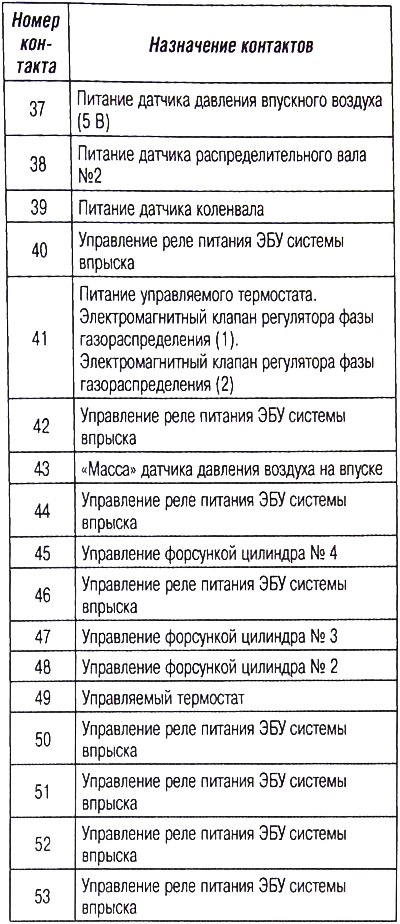

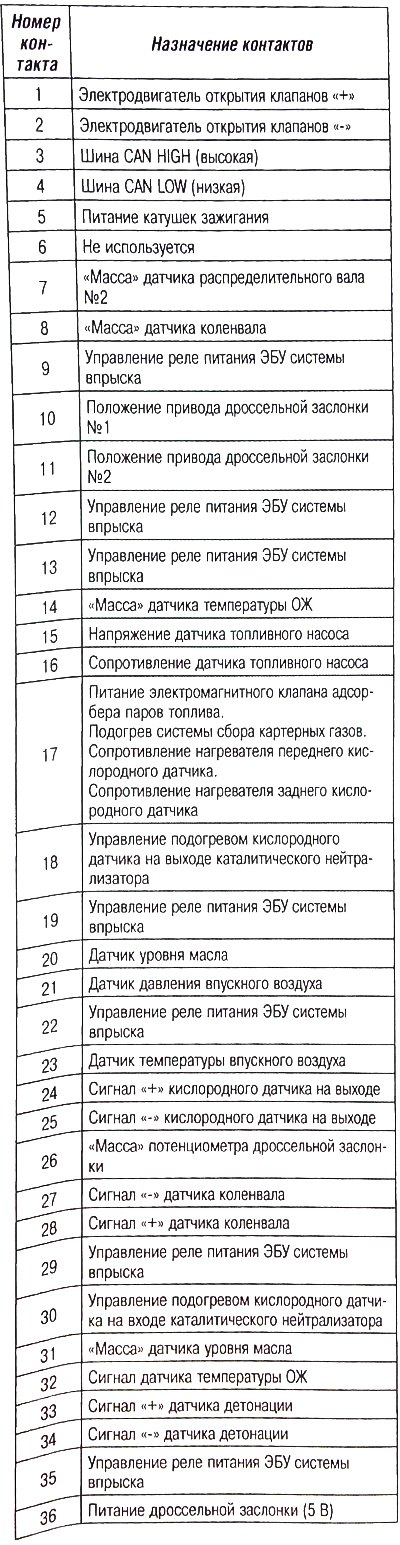

Коричневый 53-контактный электрический разъем (CMI)

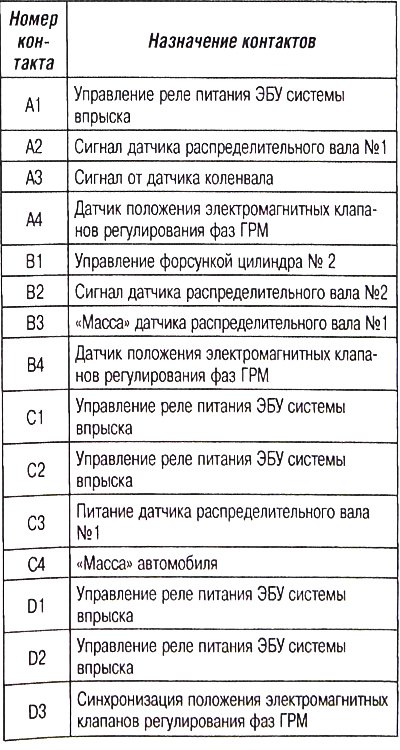

Серый 32-контакгный разъем (СМЕ)
