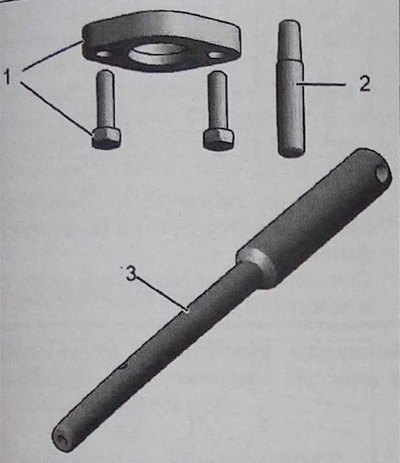

Приспособления для снятия ТНВД: 1 - съемник шкива топливного насоса высокого давления 0194-Н; 2 - стопор, препятствующий вращению шкива топливного насоса высокого давления 0194-J; 3 - калибровочный штифт топливного насоса высокого давления 0194-А.
Снятие
Внимание. При каждом снятии шлангов высокого давления заменяйте их новыми.
Установите автомобиль на подъемник.
Примечание. После выключения зажигания подожгите 15 минут, прежде чем отключать аккумуляторную батарею, чтобы гарантировать запоминание результатов инициализации различных ЭБУ.
Отсоедините аккумуляторную батарею.
Снимите:
- декоративную крышку;
- корпус воздушного фильтра;
- клапан рециркуляции отработавших газов EGR (см. соответствующую операцию).
Снимите ремень механизма газораспределения (см. соответствующую операцию).
Снимите:
- топливные трубки;

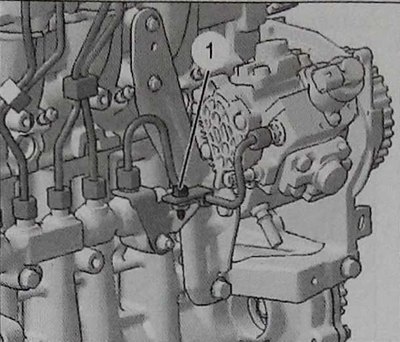

- болт (1) опоры трубки высокого давления;
- трубку высокого давления.

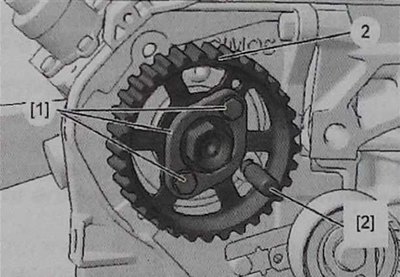

Установите приспособление 1 на шкив топливного насоса высокого давления (2).
Установите приспособление 2 на опору топливного насоса высокого давления.
Отверните гайку, чтобы снять шкив с оси топливного насоса.
Снимите приспособления 1 и 2.
Отсоедините и закройте пробками шланги возврата топлива.
Отсоедините разъем датчика давления от топливного насоса.

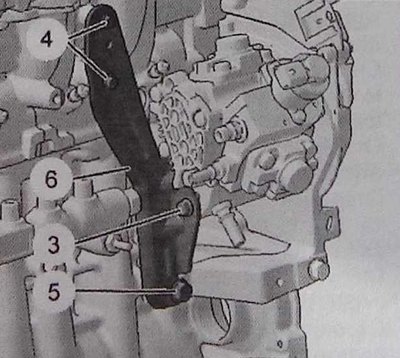

Открутите болты (3), (4) и (5) задней опоры ТНВД и снимите заднюю опору (6).

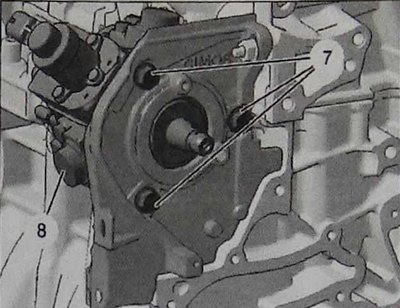

Открутите три крепежных болта (7) ТНВД на его опоре и снимите насос высокого давления подачи топлива (8).
Установка
Примечание. Строго соблюдайте рекомендованные значения моментов затяжки.
Проверьте наличие шпонки (9). Установите топливный насос высокого давления на его переднюю опору.
Затяните три болта (7) моментом 22 ± 3 Нм.
Установите заднюю опору топливного насоса высокого давления.
Затяните:
- болт (3) моментом 10 ± 1 Нм;
- болты (4) моментом 10 ± 1 Нм;
- болт (5) моментом 20 ± 2 Нм.
Установите шкив (2) топливного насоса высокого давления.
Установите приспособление 2 на опору топливного насоса.
Затяните гайку шкива топливного насоса моментом 50 ± 5 Нм.
Подсоедините заново разъем датчика давления топливного насоса высокого давления.

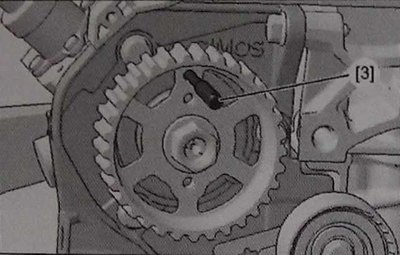

Примечание. При регулировке привода ГРМ установите в контрольную точку ТНВД с помощью приспособления 3.
Установите на место:
- новую трубку высокого давления;
- болт (1) опоры трубки высокого давления;
- топливные трубки;
- клапан рециркуляции отработавших газов EGR.
Установите камеру воздушного фильтра.
Подсоедините аккумуляторную батарею.
Проведите дорожные испытания:
- включите 3-ю передачу;
- установите режим работы двигателя 1000 об/мин;
- увеличьте частоту вращения двигателя до 3500 об/мин.
Снимите корпус воздушного фильтра.
Проверьте герметичность штуцеров. Установите на место корпус воздушного фильтра и декоративную крышку.
