Снятие
Отсоедините аккумуляторную батарею.
Снимите декоративную крышку.
Снимите:
- аккумуляторную батарею;
- рычаги стеклоочистителя;
- воздушный фильтр;
- болты поперечины нижней части проема ветрового стекла;
- поперечину нижней части проема ветрового стекла;
- два фиксатора решетки переднего щитка;
- решетку щитка перед ветровым стеклом;
- звукоизолирующий экран;
- нижнюю опору (воздушный фильтр).
Защитите контур впуска воздуха с помощью заглушек.

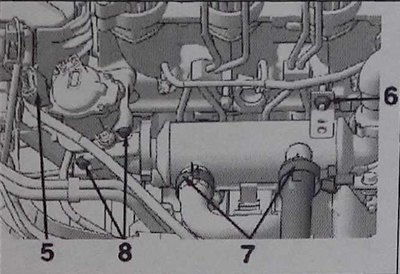

Отсоедините разъем (5) клапана системы рециркуляции отработавших газов.
Открутите гайку крепления (6).
Снимите хомуты (7) теплообменника системы EGR.
Открутите два болта (8) клапана EGR.
Снимите клапан рециркуляции отработавших газов EGR.
Установка
Убедитесь в отсутствии посторонних предметов во впускной системе.
Проверьте патрубок входа воздуха в турбокомпрессор.
Замените металлическую уплотнительную прокладку и хомут (7) (сервисная операция).
Затяните болты (8) клапана EGR (затяжка моментом 10 Нм).
Выньте заглушки из системы впуска.
Установите остальные детали в обратном порядке.
