Снятие
Отсоедините аккумуляторную батарею.
Снимите декоративную крышку двигателя.
Поднимите и закрепите автомобиль, вывесив колеса.
Снимите следующие компоненты:
- защитным щиток под двигателем;
- правый передний подкрылок;
- ремень привода навесных агрегатов.
Снимите двойной блок дозирования воздуха.
Снимите и отодвиньте в сторону датчик давления отработавших газов (2).
Снимите кронштейн (3).
Отверните болты (1) и снимите натяжной ролик (4).
Автомобили с кондиционером
Отключите разъемы в зоне «а».
Отверните болты (5), отведите в сторону и закрепите компрессор (6) (не отсоединяя трубки).

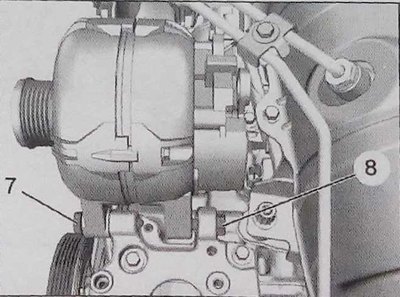

Отверните болт (8) на три оборота.
Снимите болт (7).
Автомобили без кондиционера
Примечание. Снимите колпачок обгонного ролика для обеспечения доступа к его крепежному болту.
Отверните болт (8) на три оборота.

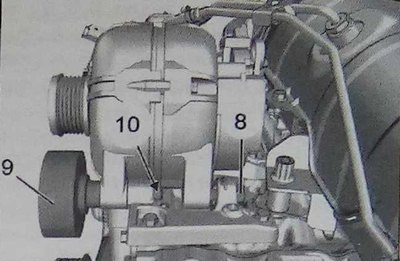

Отверните болт (10) крепления обводного ролика (9).
Все автомобили

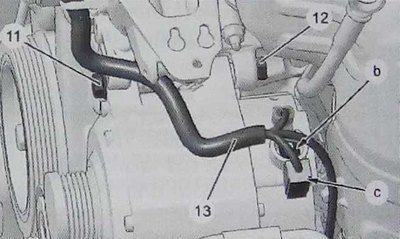

Снимите крышку электропитания генератора (в зоне «b»).
Отсоедините разъем в зоне «с» и провод электропитания генератора (в зоне «b»).
Отсоедините и отодвиньте в сторону жгут проводов (13).
Отверните болт (12) на три оборота. Снимите болт (11).
Снимите генератор (14) через верх (как показано стрелкой).
Установка
Внимание. Проверьте свободное вращение обгонных роликов (без люфтов и без заеданий), замените неисправные детали.
Нанесите на болт обгонного ролика крепежную пасту с индексом ЕЗ.
Автомобили с кондиционером
Установите генератор (14) с комплектом прорезных колец и болты (8) и (12) (затяните моментом 49 Нм). Болт (7) затяните моментом 55 Нм.
Болт (11) затяните моментом 41 Нм. Установите компрессор системы охлаждения (6).
Болты (5) затяните моментом 24 Нм.
Автомобили без кондиционера
Установите генератор (14) с комплектом прорезных колец и болты (8) и (12) (затяните моментом 49 Нм). Установите обводной ролик (9).
Болт (10) затяните моментом 45 Нм. Болт (11) затяните моментом 41 Нм.
Первоисточник расположен на портале: www.AutoInstruction.ru
Все автомобили
Установите натяжной ролик (4). Болты (1) затяните моментом 21 Нм. Установите остальные детали в обратном порядке.
Затяните гайку (15) моментом 16 Нм.
