Зеркало заднего вида с электрической регулировкой

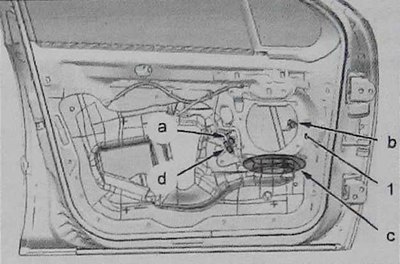

Частично отклейте уплотнительный лист (в зоне «с»).
Освободите фиксатор (1).
Отсоедините (в зависимости от варианта комплектации):
- разъем (в зоне «b») (2-контактный зеленого цвета);
- разъем (в зоне «d» ) (5-контактный черного цвета);
- разъем (в зоне «а») (2-контактный коричневого цвета).
Зеркало заднего вида с ручным приводом

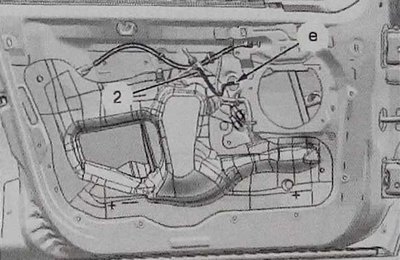

Отсоедините трос ручной регулировки (2) (в зоне «е»).
Все автомобили

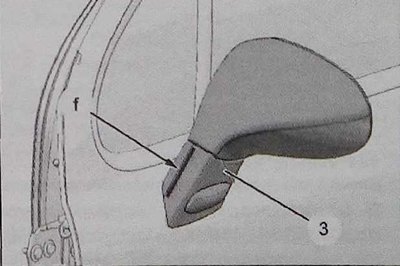

Отсоедините крышку основания наружного зеркала (3) (в зоне «f»).
Отсоедините разъем (в зоне «g»).
Снимите узел в сборе крышки основания наружного зеркала (4) и фонаря бокового повторителя указателя поворота (5).
(Оригинал можно просмотреть на сайте autoinstruction.ru)

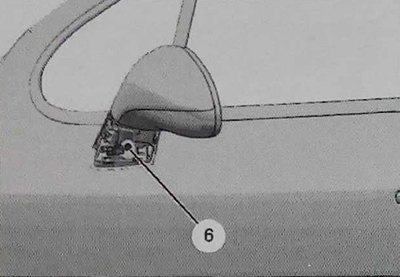

Отверните болт (6).

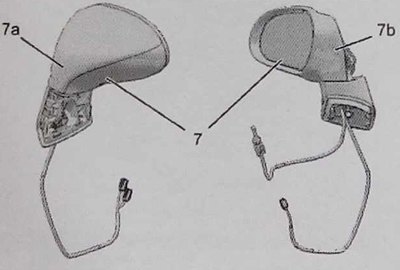

(7а): наружное зеркало с электрическим управлением.
(7b): наружное зеркало с ручной регулировкой.
Сдвиньте и снимите наружное зеркало (7).
Установка
Установите детали в обратном порядке.
