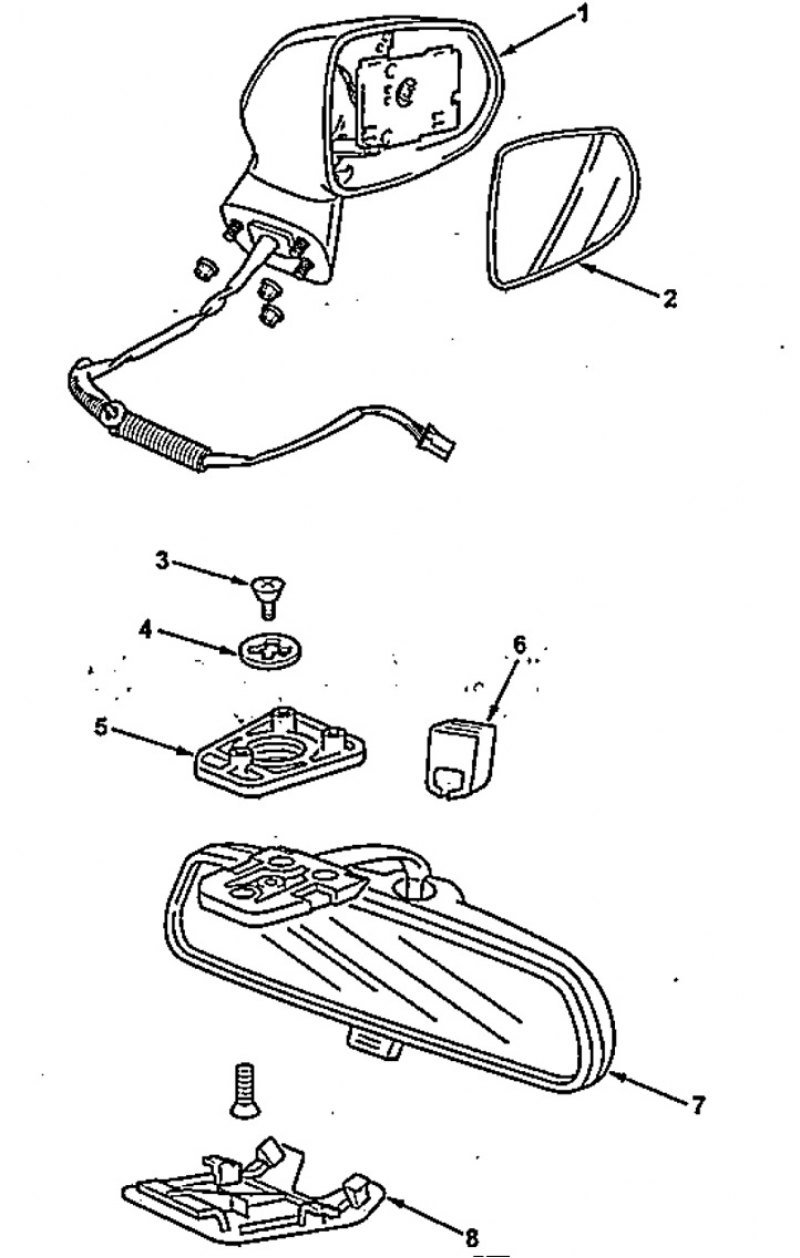

Боковое и внутреннее зеркало заднего вида. 1 - корпус бокового зеркала, 2 - боковое зеркало, 3 - стопорный болт, 4 - стопорная шайба, 5 - опора, 6 - держатель, 7 - внутреннее зеркало, 8 - крышка.
Примечание: установка производится в порядке, обратном снятию.
1. Снимите отделочную панель передней двери и крышку технологического отверстия.
2. Полностью поднимите стекло.

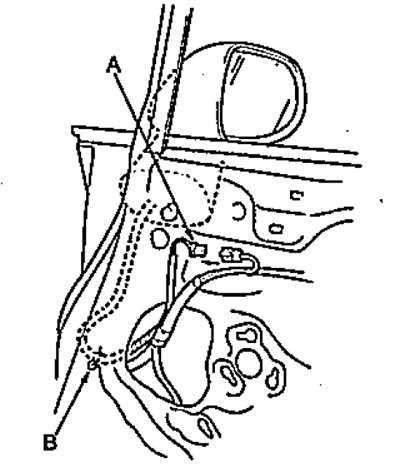

3. Отсоедините разъем (А) и снимите зажим (В) жгута проводов привода бокового зеркала.
[Статья перепечатана отсюда: AutoInstruction]

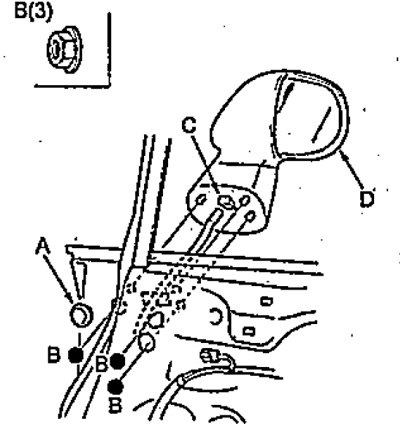

4. Снимите заглушку (А), отверните три гайки (В), отсоедините зажим (С) и снимите корпус бокового зеркала (D).
- Момент затяжки — 9,8 Нм

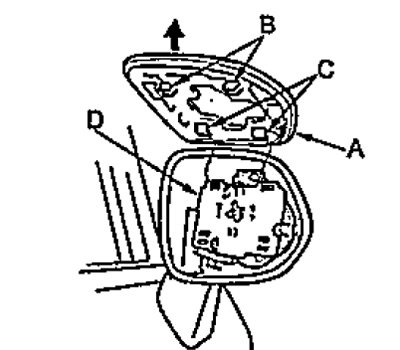

5. Отсоедините фиксаторы (В) и зажимы (С) и осторожно отсоедините боковое зеркало (А) от привода (D), как показано на рисунке.
