Снятие
Снятие деталей производится в порядке, указанном на рисунке.
При снятии деталей обратите внимание на операцию снятия зеркального элемента.
Внимание! При разборке в холодную погоду защелки могут сломаться, поэтому подогрейте их перед началом работ до температуры 20°С.
(Смотрите полную версию на сайте: www.autoinstruction.ru)

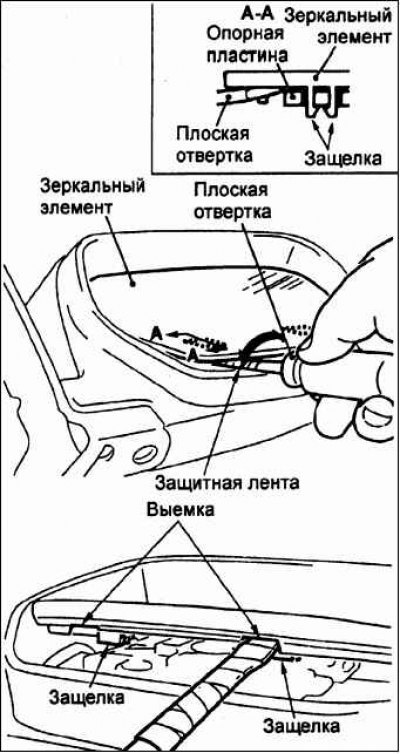

Нажмите рукой на верхнюю часть зеркального элемента так, чтобы он повернулся. Оберните плоскую отвертку защитной лентой. Вставьте плоскую отвертку в проем корпуса зеркала, как показано на рисунке, приподнимите зеркальный элемент и снимите его с опорной пластины.
Установка внутренней декоративной крышки двери

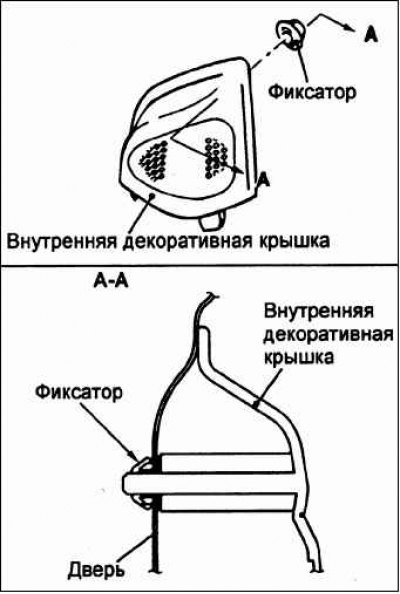

Внимание! Будьте осторожны при установке внутренней декоративной крышки двери, так как фиксаторы могут выпасть внутрь двери. Установите внутреннюю декоративную крышку вместе с фиксаторами.
Установка бокового зеркала в сборе

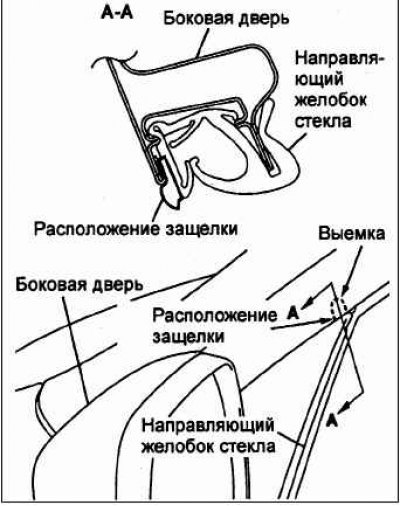

Внимание! При установке бокового зеркала убедитесь, что его защелки совпадают с соответствующими пазами в направляющем желобке стекла двери.
Проверка дистанционного управления боковыми зеркалами заднего вида

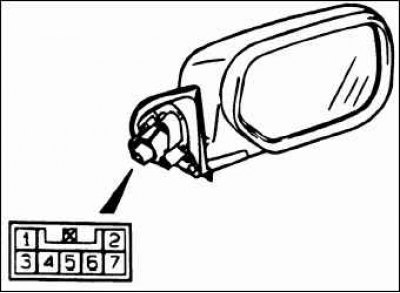

Проверьте направление перемещения зеркального элемента при различном подсоединении проводов клемм аккумуляторной батареи к выводам разъема по приведенной таблице.

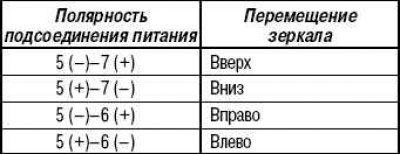

Таблица для проверки дистанционного управления боковыми зеркалами
Проверка переключателя дистанционного управления боковыми зеркалами заднего вида
 |
 |

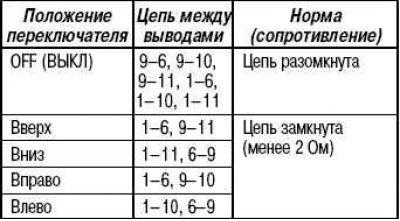

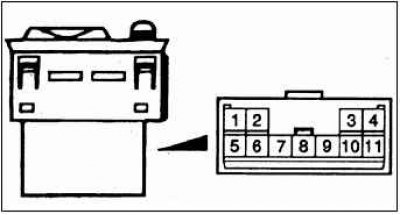

Проверьте состояние цепи между выводами при различных положениях переключателя по приведенной таблице.

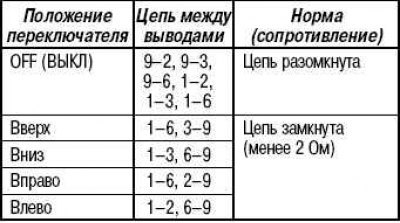

Таблица для проверки переключателя при перемещение правого зеркала
Проверка подогревателей боковых зеркал

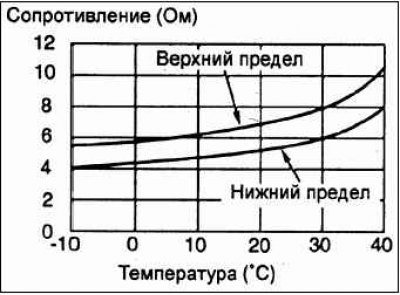

Измерьте сопротивление между выводами «1» и «2» разъема бокового зеркала для двух или более значений температуры. Величина сопротивления не должна выходить за пределы диапазона, указанного на графике.
Внимание! Если автомобиль был перемещен из одной среды в другую и разница температур между средами велика (например, из теплой среды в холодную), перед проверкой оставьте его на некоторое время.
