Снятие
Примечание. В зависимости от варианта комплектации с правой стороны в корпус наружного зеркала может быть установлен датчик температуры наружного воздуха.

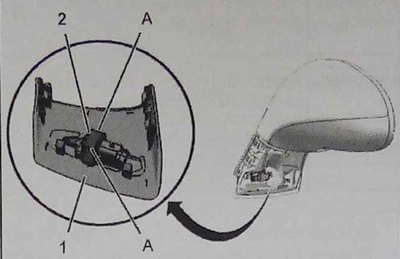

Отсоедините фонарь повторителя указателя поворота (2) от основания крышки (1) (в зоне «А»).
Снимите фонарь повторителя указателя поворота (2).
Отсоедините кожух (3) (в зоне «В») и снимите.

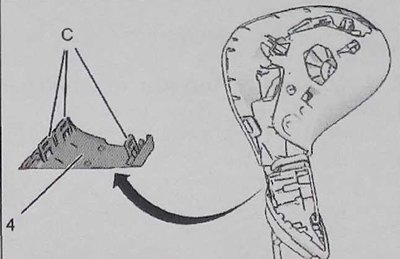

Отсоедините внутреннюю крышку основания (4) (в зоне «С») и снимите.

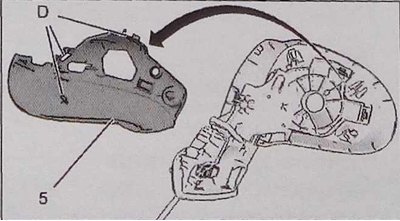

Отсоедините внутреннюю крышку (5) (в зоне «D») и снимите.
Извлеките датчик температуры наружного воздуха (в зависимости от варианта комплектации).

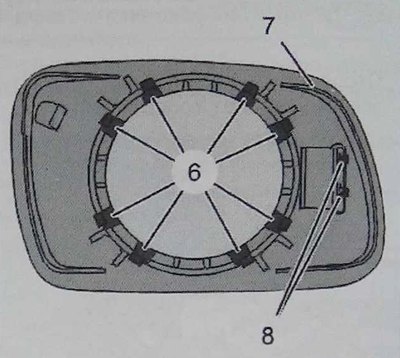

Отрегулируйте стекло наружного зеркала (7) в максимально нижнее положение.
Просуньте руку сзади стекла наружного зеркала и отсоедините крепежные выступы (6).
Извлеките стекло из корпуса наружного зеркала.
Отсоедините электрические соединения (8) (в зависимости от варианта комплектации).
Источник статьи доступен на сайте [Autoinstruction.ru]

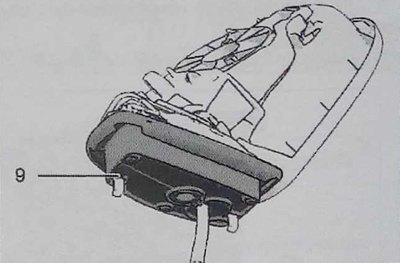

Сдвиньте и снимите уплотнитель основания (9).

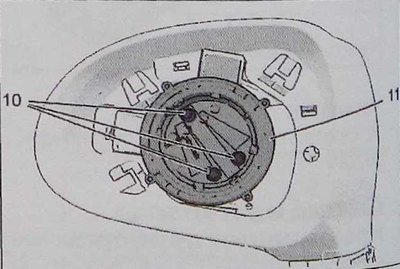

Отверните винты (10) электродвигателя (11) привода стекла наружного зеркала.
Извлеките электродвигатель (11).

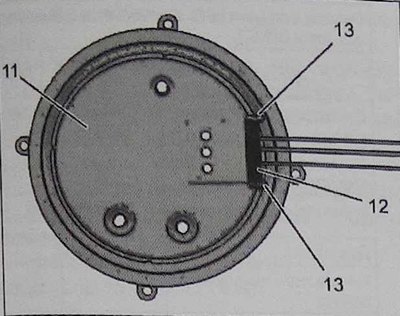

При помощи тонкой отвертки отсоедините разъем (12), открепив одну за другой лапки (13), удерживаюши6 электродвигатель (11).
Снимите электродвигатель 11.

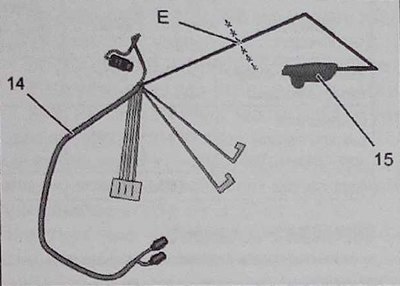

Извлеките жгут проводов (14) каркаса наружного зеркала.
Перережьте черных провода датчика температуры наружного воздуха (15) (в зоне «Е»).
Снимите датчик температуры наружного воздуха.
Установка
Восстановите электрическую цепь датчика температуры наружного воздуха с помощью термоплавких втулок (типа «RAYCHEM»), затем изолируйте с помощью термоплавких оболочек.
Установите детали в обратном порядке.
Проверьте работу наружного зеркала.
