Внимание. При проведении всех работ, включающих отсоединение рулевого колеса и колес (рулевое колесо, подрулевой переключатель, рулевая колонка, рулевая рейка и т.д.) обеспечивайте блокировку вращающегося контактора подрулевого переключателя.
Установите колеса по прямой линии. При отключении следите за нормальным разблокированием электрических разъемов, при подключении следите за правильной установкой и креплением электрических жгутов. Отключение электрических разъемов должно осуществляться без усилий на жгутах и разъемах (запрещается тянуть за электрические жгуты). Выключите зажигание.
Подождите 3 минуты, прежде чем отсоединять аккумуляторную батарею. Отсоедините аккумуляторную батарею.
Снимите подушку безопасности водителя и рулевое колесо (см. раздел «Рулевое управление»).

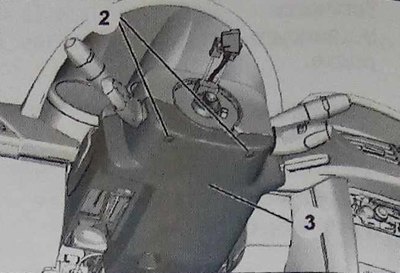

Отверните крепежные болты (2) и снимите нижний кожух рулевой колонки (3).
Опустите рулевую колонку в крайнее нижнее положение.
Снимите верхний кожух (4).
Отсоедините разъемы (в зоне «а»).
Отверните крепежный болт (5) и снимите хомут (6).

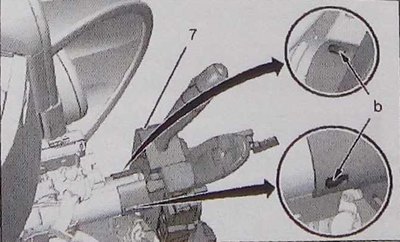

Отсоедините рычаги комбинированных выключателей под рулевым колесом (7) (в зоне «b»).
Снимите блок комбинированных выключателей под рулевым колесом.
Особенности нового блока
Контактное кольцо нового блока не требует регулировки.
Контактное кольцо фиксируется с помощью прочной гарантийной этикетки.
Особенности нового плохо отрегулированного или старого повторно используемого блока
Примечание. Позиционирование точки «0» блока, расположенного в верхней части рулевой колонки, может быть выполнено после установки подрулевых переключателей на рулевую колонку.
 |
 |
Тщательно соблюдайте следующую последовательность операций.

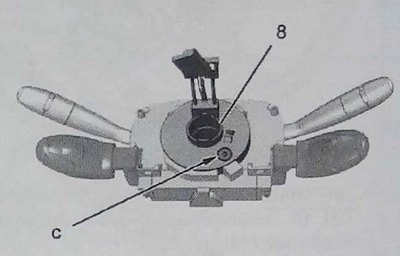

Нажмите на центр контактного кольца (8).
Поверните без усилия по часовой стрелке контактное кольцо до положения, при котором в отверстии «с» будет видна цифра «0».
Примечание. В этом положении контактное кольцо закрепляется.
Установка
При установке не место контролируйте состояние и правильность положения фиксирующих элементов в верхней части рулевой колонки.
Установите детали в обратном порядке.
Затяните крепежный болт (5) моментом 2 Нм.
Проверьте работоспособность электрооборудования.
