- снимите воздушный фильтр в сборе;

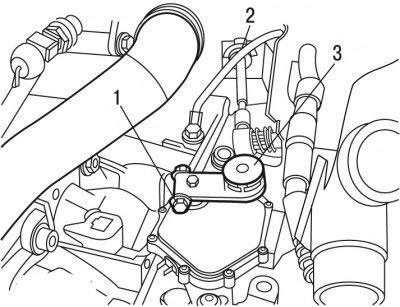

Рис. 6.107. Отсоединение тяги управления: 1 - болт; 2 - зажим; 3 - элемент шаровой опоры
- снимите элемент 3 шаровой опоры (см. рис. 6.107) и зажим 2;

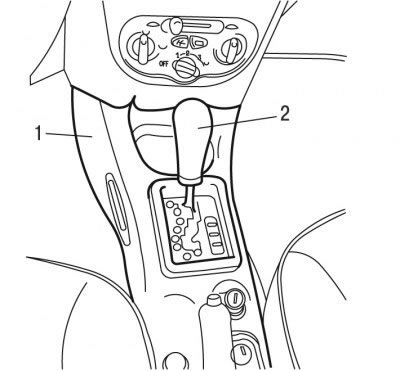

Рис. 6.118. Снятие центральной консоли: 1 - центральная консоль; 2 - рукоятка
- снимите рукоятку 2 (рис. 6.118) рычага селектора;
- снимите центральную консоль 1;

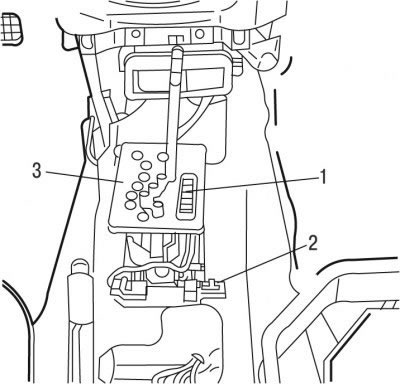

Рис. 6.119. Снятие решетки селектора: 1 - выключатели; 2 - опора разъема; 3 - решетка
Перейдите к источнику по ссылке: AutoInstruction.ru
- снимите опору 2 (рис. 6.119) разъема;
- снимите выключатели 1 и решетку 3 селектора;

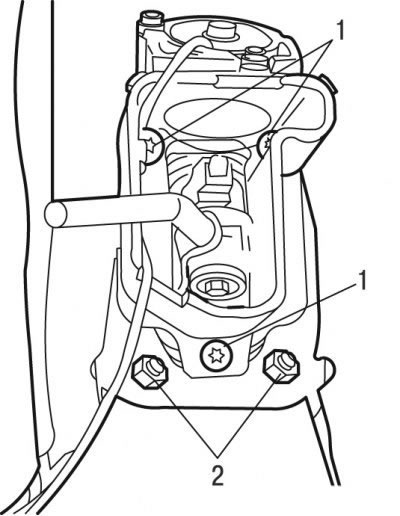

Рис. 6.120. Крепление механизма управления коробки передач: 1 - болты; 2 - гайки
- отверните болты 1 (рис. 6.120) и гайки 2;
- поднимите автомобиль на подъемнике;
- снимите подвеску выхлопной трубы;
- снимите назад теплозащитный щиток и снимите механизм управления коробкой передач.

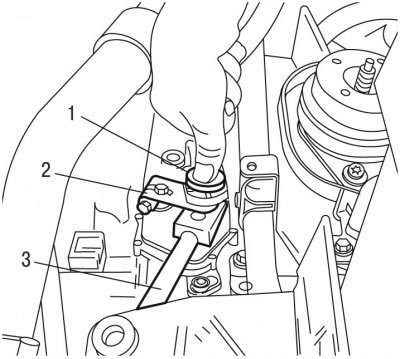

Рис. 6.121. Установка механизма управления коробки передач: 1 - шаровая опора; 2 - рычаг; 3 - приспособление
Установку механизма управления коробкой передач проводите в последовательности, обратной снятию. Для фиксации шаровой опоры 1 (рис. 6.121) следует упереться в точке под рычагом 2 переключения передач с помощью приспособления 3. Отрегулируйте привод переключения передач.
