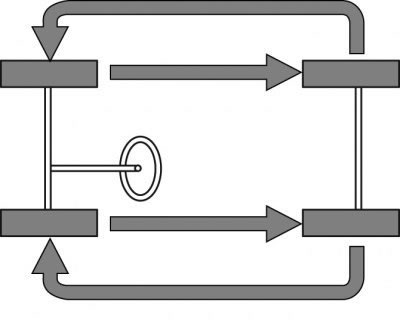

Рис. 1.123. Схема перестановки шин
Все автомобили оборудованы дисплеем интервалов технического обслуживания, встроенным в комбинацию приборов (рис. 1.118, 1.119, 1.120, 1.121, 1.122, 1.123), с семью индикаторами. Указатель интервалов обслуживания имеет указатель «гаечный ключ» в первом разряде.
Рис. 1.118. Индикатор проведения ТО
Каждый раз, при включении зажигания, на панели дисплея загорается на 5 с символ гаечного ключа и высвечивается пробег до очередного ТО, например «4800 км» (см. рис. 1.118).
Спустя 5 с дисплей переходит на обычный режим индикации пробега в км (общего и суточного).
Рис. 1.119. Показания счетчика (если до очередного ТО осталось менее 1000 км)
[Данные скопированы с ресурса: AutoInstruction.ru]
Если до ближайшего ТО осталось менее 1000 км, дисплей высвечивает символ «гаечный ключ» более ярко и продолжает постоянно гореть, при этом счетчики дневного и общего пробега работают в обычном режиме (рис. 1.119).
Если срок очередного ТО пропущен, то индикатор мигает в течение 5 с, показывая символ «гаечный ключ» и пробег после срока очередного ТО.
Через 5 с дисплей переходит на обычный режим индикации километража пробега (общего и суточного).
После прохождения очередного ТО на СТОА счетчик выставляют на ноль. Для самостоятельной установки счетчика на ноль выполните следующее:
- выключите зажигание;
Рис. 1.120. Кнопка установки счетчика ТО
- нажмите и удерживайте нажатой кнопку 1 (рис. 1.120);
- включите зажигание, счетчик пробега начнет обратный отсчет (около 10 с);
- удерживайте кнопку нажатой, пока на дисплее не появиться индикация «0», а символ «гаечный ключ» погаснет.
Для установки срока очередного ТО выполните следующее:
- выключите зажигание;
- нажмите кнопку суточного пробега и удерживайте ее;
- включите зажигание и сразу отпустите кнопку, на дисплее появится произвольное значение пробега;
- нажимая на кнопку сброса пробега, выберите нужное значение пробега до очередного ТО;
- удерживайте кнопку до прекращения мигания информации на дисплее;
- отпустите кнопку и выключите зажигание.
