Рис. 8.1. Отсоединение карданного вала рулевого управления: 1 - болт; 2 - прокладка; 3 - вал рулевого колеса
- отверните болт 1 (см. рис. 8.1);
- отключите единую систему подушек и ремней безопасности, соблюдая меры предосторожности;
Рис. 8.6. Крепление рулевого колеса: 1 - болт
- отверните на несколько витков болты 1 (рис. 8.6);
- снимите рулевое колесо со шлицев вала;
- установите колеса в положение движения прямо;
- нанесите установочные метки на рулевое колесо и вал для того, чтобы при обратной установке посадить его на то же место;
- отверните болт 1 и снимите рулевое колесо;
Внимание! Снимайте рулевое колесо с особой осторожностью, чтобы не повредить про этом контактный разъем жгута проводов.
Рис. 8.7. Крепление кожухов: 1, 3 - кожухи; 2 - винты
- снимите крепление 2 (рис. 8.7), после чего снимите облицовочные кожухи 1 и 3;
- отсоедините и отведите в сторону разъемы контактных колец;
Рис. 8.8. Положение аналогового модуля: 1 - аналоговый модуль
- при помощи отвертки снимите фиксаторы и потяните аналоговый модуль 1 (рис. 8.8), освободив его от противоугонной блокировки руля, и оставьте в висячем положении;
Рис. 8.9. Контактные разъемы подрулевых переключателей: 1 - контактные разъемы; 2 - кронштейн блока подрулевых переключателей
- отсоедините контактные разъемы 1 (рис. 8.9) от кронштейна 2 подрулевых переключателей 2;

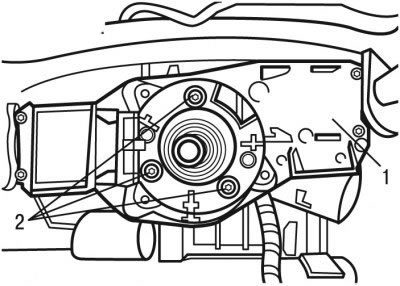

Рис. 8.10. Крепление кронштейна блока подрулевых переключателей: 1 - кронштейн блока подрулевых переключателей; 2 - болты
- отверните болты 2 (рис. 8.10) крепления кронштейна 1 подрулевых переключателей 1;

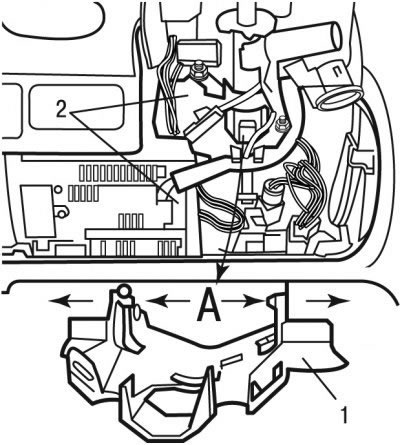

Рис. 8.11. Контактные разъемы: 1 - кожух; 2, 3 - контактные разъемы; А - нижняя часть кожуха
- разъедините контактные разъемы 2 и 3 (рис. 8.11);
- освободите жгуты проводов от кожуха 1;
- снимите карданный вал, сняв защитный фиксатор;
Рис. 8.12. Крепление рулевой колонки: 1 - гайки; 2 - болты
- отверните гайки 1 (рис. 8.12) и болты 2;
- снимите рулевую колонку.
Рис. 8.13. Снятие защитной распорки: 1 - распорка
Установку рулевой колонки проводите в последовательности, обратной снятию, при этом выполните следующее:
Внимание! Рулевые колонки поставляются в запчасти вместе с распоркой 1 (рис. 8.13), предохраняющей карданный шарнир от повреждений при транспортировке. После установки рулевой колонки удалите распорку.
- заверните, но не затягивайте гайки 1 (см. рис. 8.12) и болты 2;
- разблокируйте механизм регулировки;
- затяните гайки 1 моментом 40 Н·м;
- заблокируйте механизм регулировки;
- затяните болты 2 моментом 40 Н·м;
- установите и отрегулируйте контактное кольцо;
- подключите единую систему подушек и ремней безопасности;
- проверьте работоспособность сигнализатора подушек безопасности;
- убедитесь в нормальной работе электрических приборов;
- проведите инициализацию всех компьютеров.
